Редуктор 1Ч-160

Червячный редуктор 1Ч-160. Все модели серии →

Характеристики

Межосевое расстояние, мм: 160
Передаточные числа: 8–110
Номинальный момент, Н·м: 1100–2460
Мощность, кВт: 3,3–37,1
Масса, кг: 120

О серии

1Ч-160 — крупный универсальный одноступенчатый червячный редуктор. Используется как комплектующее в приводах машин, оборудования и механизмов, где требуется крутящий момент до 2,5 кН·м на выходном валу.

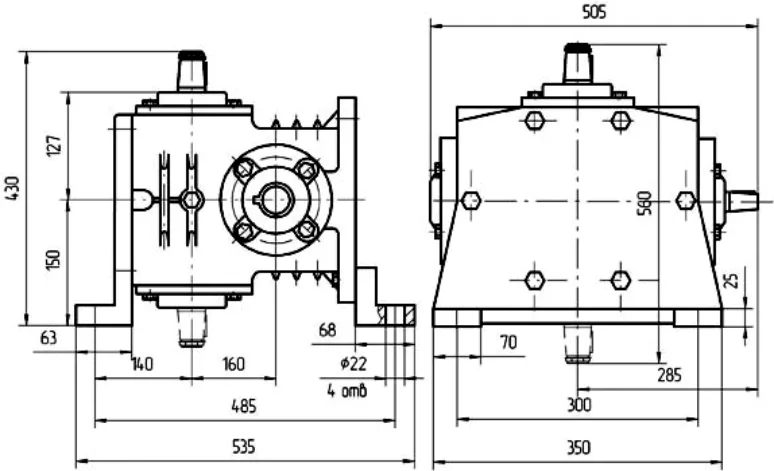

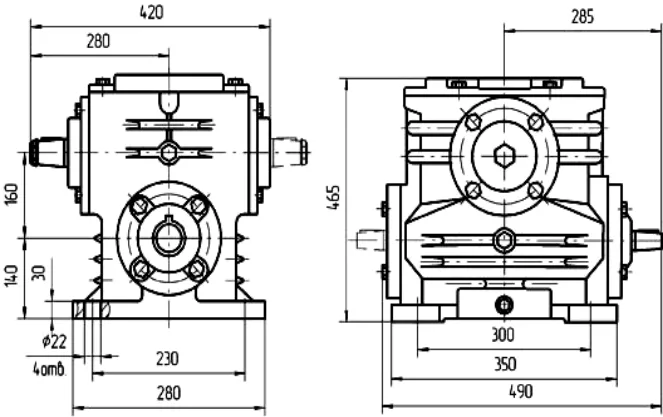

Редуктор работает до 24 часов в сутки, допускает реверс и разные варианты сборки, крепления и расположения червячной пары, в том числе исполнение с опорным фланцем и полым тихоходным валом (шлицевым или со шпоночным пазом).

Характеристики серии

Межосевое расстояние: 160 мм
Передаточные числа: 8–110
Номинальный момент на выходном валу: 1100–2460 Н·м (ПВ 40 %)
Подводимая расчётная мощность: 3,3–37,1 кВт при 1500 об/мин
КПД: 47–94 %
Радиальная нагрузка на выходном валу: до 12 150 Н
Уровень звуковой мощности: 94 дБА
Масса: не более 120 кг

Условия применения

нагрузка постоянная или переменная, одного направления или реверсивная
работа с периодическими остановками или длительная до 24 часов в сутки
вращение валов в любую сторону
частота вращения входного вала не более 1800 об/мин
атмосфера типов I и II по ГОСТ 15150-69, запылённость не более 10 мг/м³

Как читать обозначение

1Ч-160-32-51-1-1-КЦ-1-У3

1: порядковый номер разработки
Ч: червячный одноступенчатый универсальный
160: межосевое расстояние, мм
32: передаточное число
51: вариант сборки по ГОСТ 20373
1: вариант крепления
1: вариант расположения червячной пары

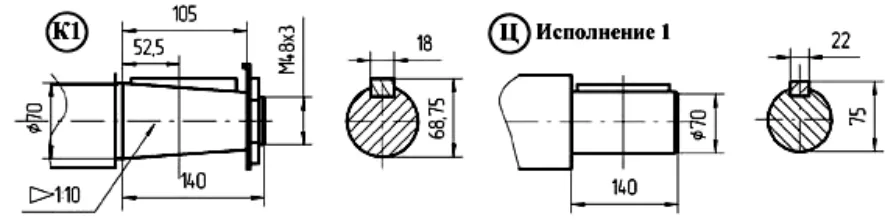

КЦ: исполнение концов быстроходного и тихоходного валов
1: категория точности передачи
У3: климатическое исполнение и категория размещения
