Цилиндрические редукторы
Одно-, двух- и трёхступенчатые цилиндрические горизонтальные редукторы общемашиностроительного и кранового назначения: 1ЦУ, 1Ц2У, Ц2У-Н, 1Ц3У, РМ, РК, РЦД, ГПШ и другие. Момент до 100 кН·м.
Цилиндрический редуктор состоит из пар косозубых или прямозубых цилиндрических колёс; валы расположены параллельно. Это самый распространённый и эффективный тип редуктора: КПД одной ступени — около 98 %, ресурс — десятки тысяч часов.
Передаточное число одной ступени — до 6,3, двухступенчатого редуктора — до 50, трёхступенчатого — до 200. Типоразмер обычно обозначается межосевым расстоянием тихоходной ступени. Ряды с зацеплением Новикова (обозначение «Н») при тех же габаритах передают больший момент.
Цилиндрические редукторы ставят на конвейеры и транспортёры, краны и лебёдки, мельницы, дробилки, мешалки, насосы и вентиляторы, прокатное и горно-шахтное оборудование.
18 серий
Узкие горизонтальные одноступенчатые цилиндрические редукторы с передаточными числами 2–6,3 и КПД 0,98.
4 модели →
Самый распространённый ряд двухступенчатых цилиндрических редукторов: передаточные числа 8–40, момент до 10 000 Н·м.
5 моделей →
Крупные двухступенчатые цилиндрические редукторы с зацеплением Новикова: межосевое 315–500 мм, момент до 50 кН·м.
5 моделей →
Тяжёлые редукторы с зацеплением Новикова: момент на тихоходном валу 71–100 кН·м, масса до 4,9 т.
2 модели →
Двухступенчатые крановые редукторы с зацеплением Новикова и картерной смазкой, момент до 20 700 Н·м.
2 модели →
Специальные крановые редукторы Ц2 с суммарным межосевым 250–1000 мм для механизмов грузоподъёмных машин.
9 моделей →
Модернизированный ряд двухступенчатых редукторов с зацеплением Новикова: межосевое 100–250 мм, момент до 7500 Н·м.
5 моделей →
Двухступенчатые горизонтальные редукторы РМ с суммарным межосевым 250–1000 мм для работы в запылённой среде.
8 моделей →
Специальные крановые редукторы с допускаемым моментом до 100 кН·м в особо лёгком режиме.
3 модели →
Двухступенчатые горизонтальные редукторы РЦД с моментом до 4130 Н·м и полым выходным валом для РЦД-400.
3 модели →
Двухступенчатые крановые редукторы для механизмов передвижения грузоподъёмных кранов.
2 модели →
Редукторы для приводов машин угольной промышленности: момент 7000–14 000 Н·м.
2 модели →
Двухступенчатые редукторы общего назначения с мощностью на быстроходном валу до 28 кВт.
3 модели →
Трёхступенчатые горизонтальные редукторы с передаточными числами 16–200 и моментом до 10 000 Н·м.
3 модели →
Крупные трёхступенчатые редукторы с передачами Новикова: момент 10–56 кН·м, передаточные числа 31,5–200.
5 моделей →
Модернизированные трёхступенчатые редукторы: межосевое 125–250 мм, передаточные числа 25–160, момент до 8500 Н·м.
4 модели →
Трёхступенчатые редукторы с двумя линиями зацепления для конвейеров и элеваторов угольной промышленности.
3 модели →
Трёхступенчатые редукторы общего назначения с передаточными числами 72,1 и 175,6.
2 модели →| Серия | Кратко | Моделей |
|---|---|---|
| 1ЦУ-100 … 1ЦУ-250 | Узкие горизонтальные одноступенчатые цилиндрические редукторы с передаточными числами 2–6,3 и КПД 0,98. | 4 |
| 1Ц2У-100 … 1Ц2У-250 | Самый распространённый ряд двухступенчатых цилиндрических редукторов: передаточные числа 8–40, момент до 10 000 Н·м. | 5 |

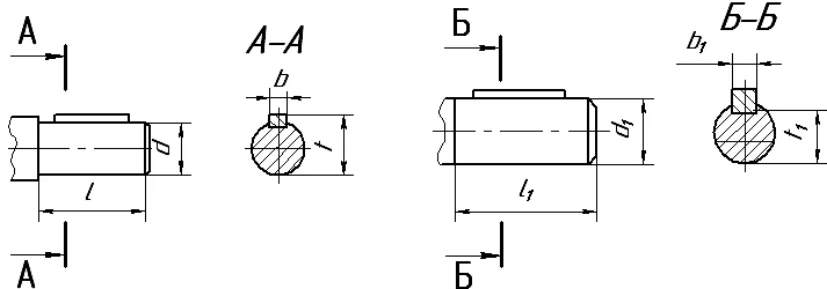

| 1Ц2У-315Н … 1Ц2Н-500 | Крупные двухступенчатые цилиндрические редукторы с зацеплением Новикова: межосевое 315–500 мм, момент до 50 кН·м. | 5 |

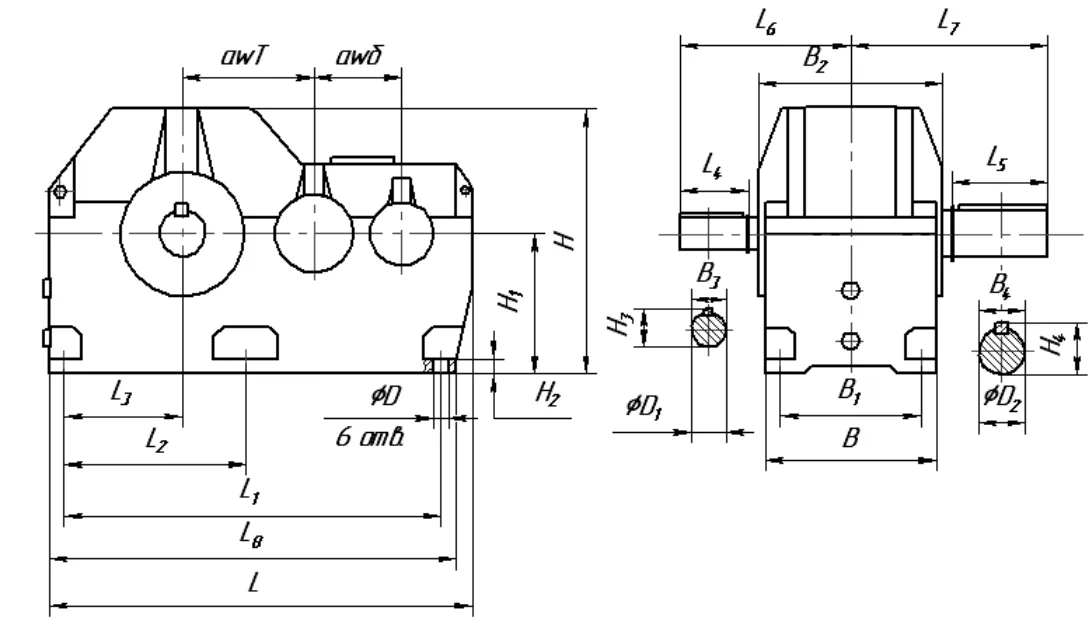

| Ц2Н-630, Ц2Н-710 (ЦДН) | Тяжёлые редукторы с зацеплением Новикова: момент на тихоходном валу 71–100 кН·м, масса до 4,9 т. | 2 |

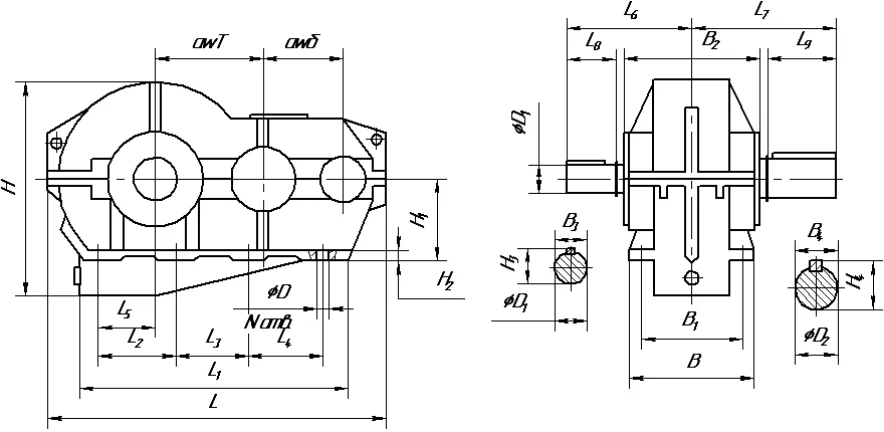

| Ц2У-315К, Ц2У-400К | Двухступенчатые крановые редукторы с зацеплением Новикова и картерной смазкой, момент до 20 700 Н·м. | 2 |

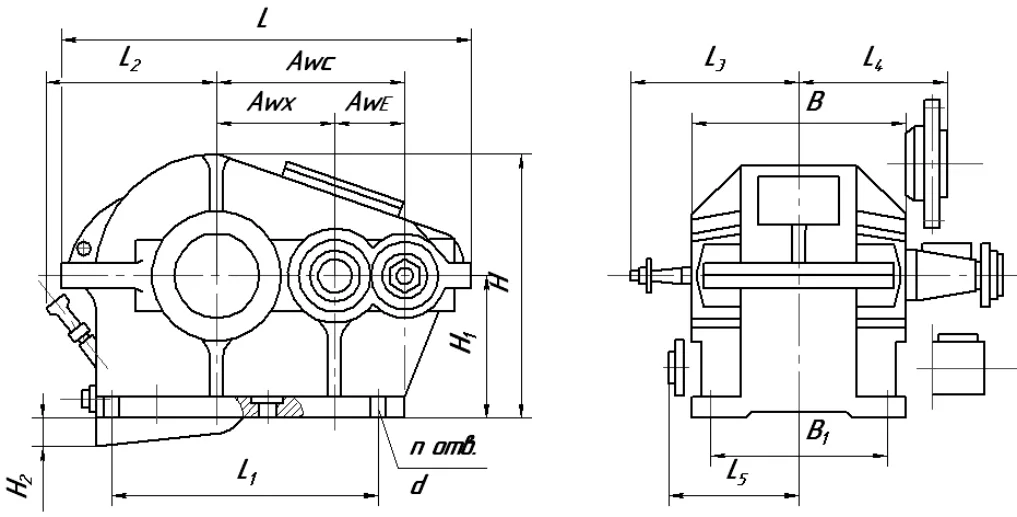

| Ц2-250 … Ц2-1000 | Специальные крановые редукторы Ц2 с суммарным межосевым 250–1000 мм для механизмов грузоподъёмных машин. | 9 |
| 2Ц2-100Н … 2Ц2-250Н | Модернизированный ряд двухступенчатых редукторов с зацеплением Новикова: межосевое 100–250 мм, момент до 7500 Н·м. | 5 |
| РМ-250 … РМ-1000 | Двухступенчатые горизонтальные редукторы РМ с суммарным межосевым 250–1000 мм для работы в запылённой среде. | 8 |

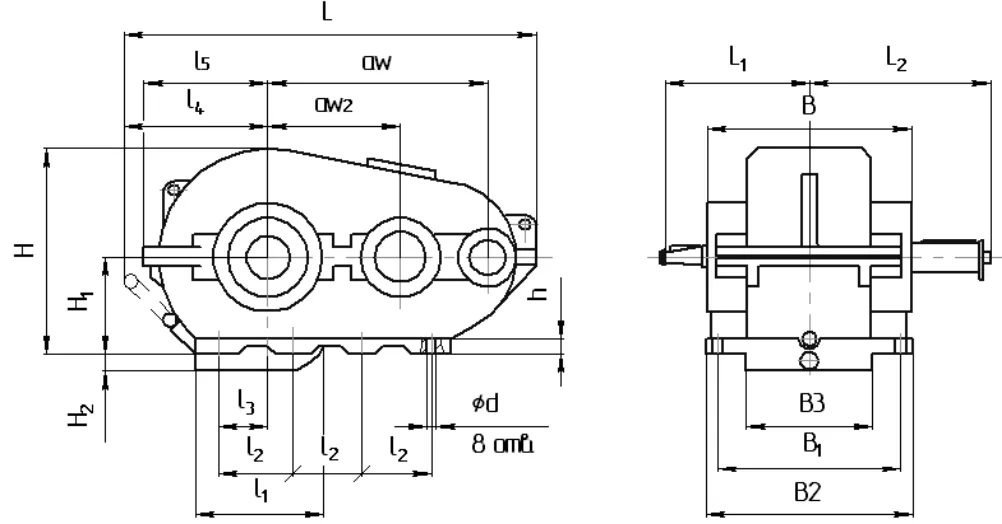

| РК-450, РК-500, РК-600 | Специальные крановые редукторы с допускаемым моментом до 100 кН·м в особо лёгком режиме. | 3 |

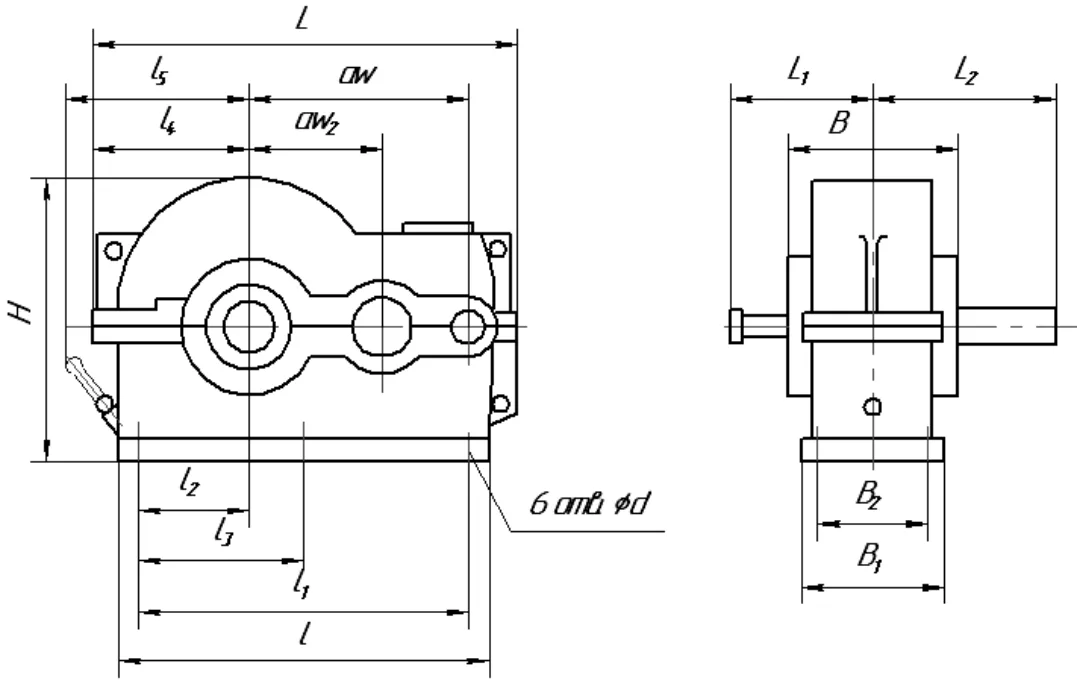

| РЦД-250, РЦД-350, РЦД-400 | Двухступенчатые горизонтальные редукторы РЦД с моментом до 4130 Н·м и полым выходным валом для РЦД-400. | 3 |

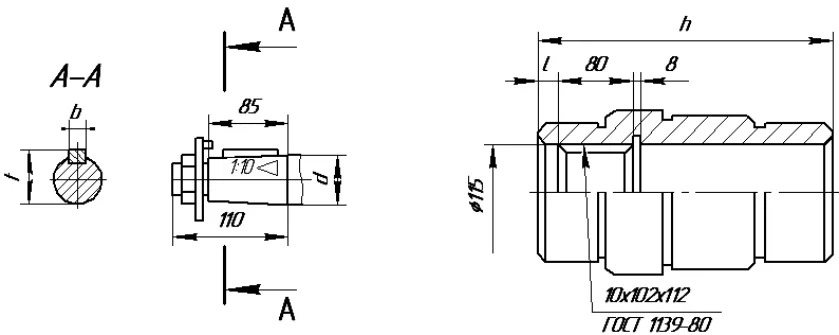

| ГПШ-400, ГПШ-500 | Двухступенчатые крановые редукторы для механизмов передвижения грузоподъёмных кранов. | 2 |
| ЦДНД-315, ЦДНД-400 | Редукторы для приводов машин угольной промышленности: момент 7000–14 000 Н·м. | 2 |

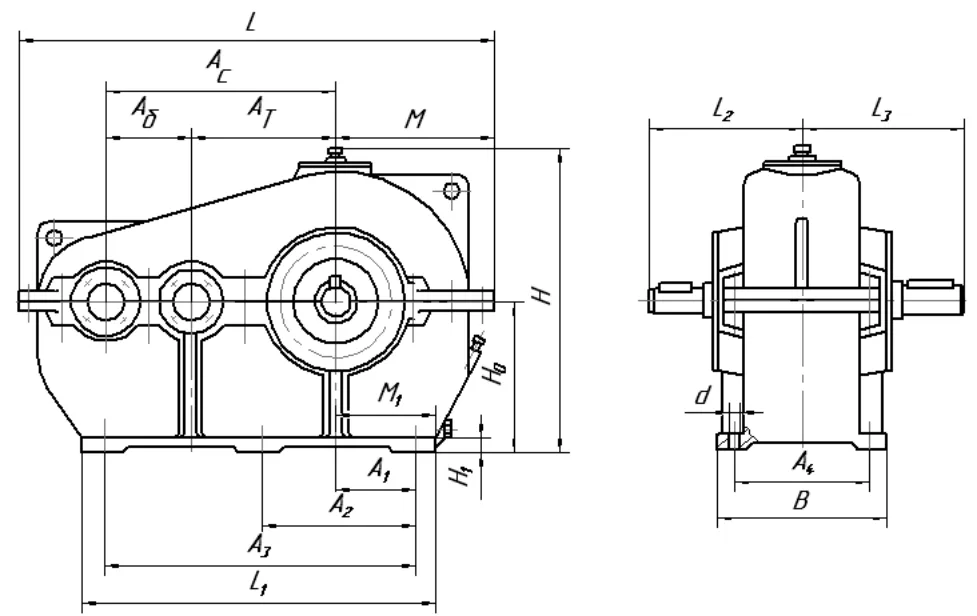

| ГД-III, ГД-IV, ГД-V | Двухступенчатые редукторы общего назначения с мощностью на быстроходном валу до 28 кВт. | 3 |

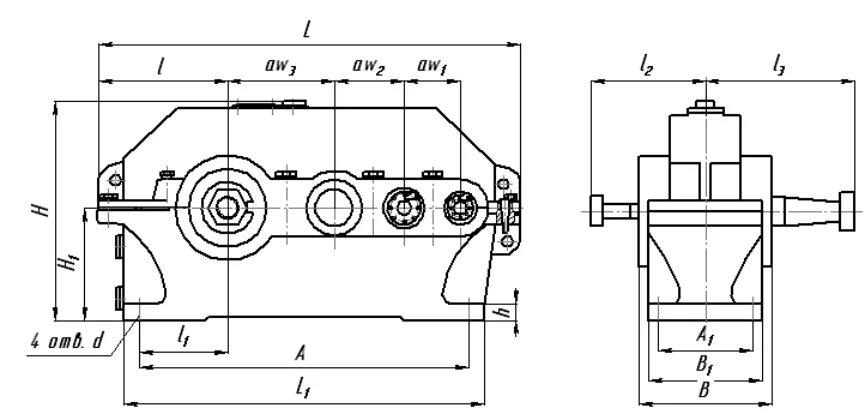

| 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 | Трёхступенчатые горизонтальные редукторы с передаточными числами 16–200 и моментом до 10 000 Н·м. | 3 |
| Ц3У-315Н … 1Ц3Н-500 | Крупные трёхступенчатые редукторы с передачами Новикова: момент 10–56 кН·м, передаточные числа 31,5–200. | 5 |

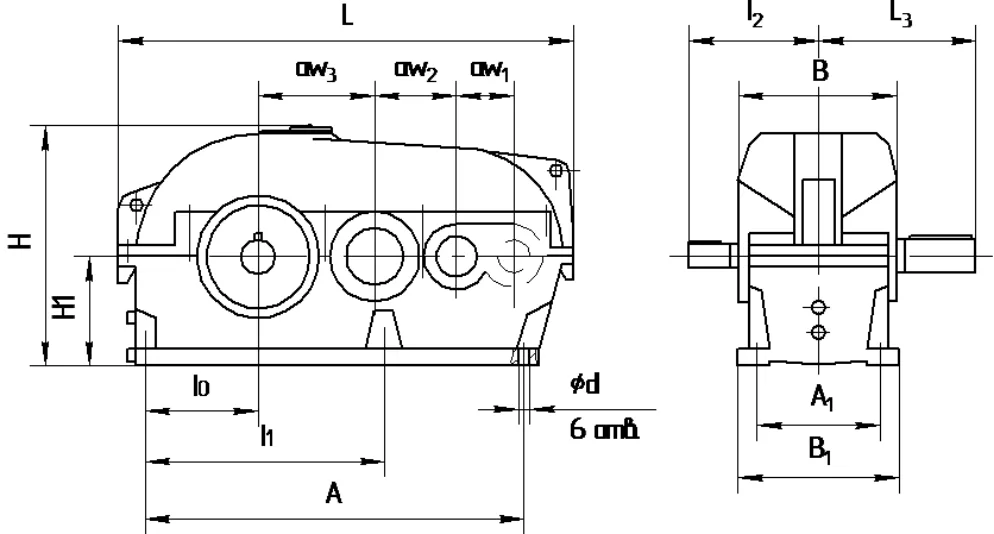

| 2Ц3-125Н … 2Ц3-250Н | Модернизированные трёхступенчатые редукторы: межосевое 125–250 мм, передаточные числа 25–160, момент до 8500 Н·м. | 4 |

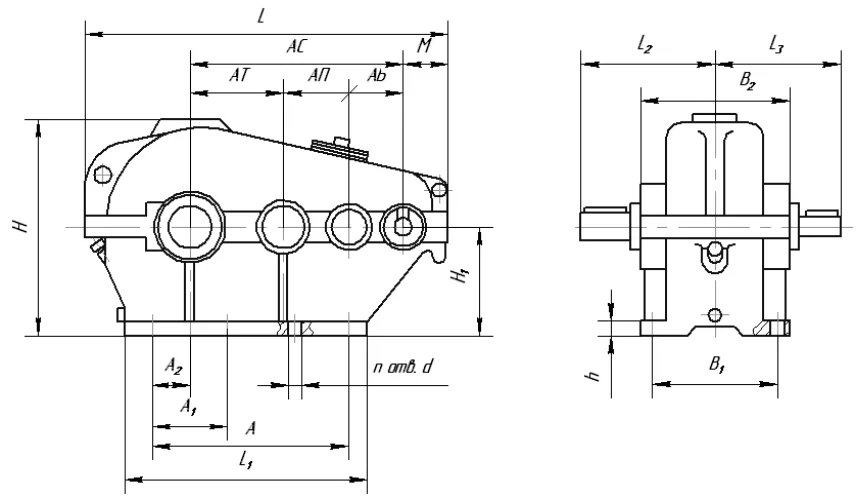

| ЦТНД-315, ЦТНД-400, ЦТНД-500 | Трёхступенчатые редукторы с двумя линиями зацепления для конвейеров и элеваторов угольной промышленности. | 3 |

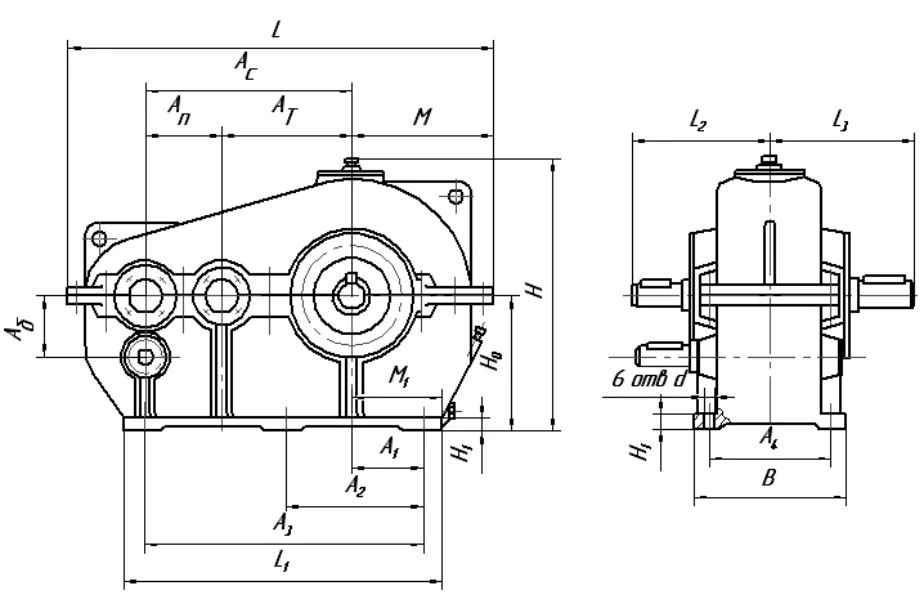

| ГТ-IV, ГТ-V | Трёхступенчатые редукторы общего назначения с передаточными числами 72,1 и 175,6. | 2 |
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Укажите тип, требуемый момент или мощность, передаточное число (или выходные обороты), способ монтажа и количество.
