Червячные редукторы
Одно- и двухступенчатые червячные редукторы: валы под углом 90°, передаточные числа от 5 до 5000, компактный корпус, плавная бесшумная работа и самоторможение при больших передаточных числах.
Червячный редуктор передаёт вращение с червяка на червячное колесо, оси которых скрещиваются под прямым углом. Одна червячная пара даёт передаточное число до 80–100 — для этого цилиндрическому редуктору понадобилось бы три ступени.
Червячные редукторы недороги, компактны и работают тихо. При передаточных числах выше 30–40 КПД снижается до 0,5–0,7, зато привод часто становится самотормозящим: нагрузка не проворачивает вал при остановленном двигателе. Поэтому их ставят на конвейеры, подъёмники, задвижки, мешалки, дозаторы, упаковочное и пищевое оборудование.
В разделе — классические ряды Ч, 1Ч, 2Ч, РЧУ, РЧН/РЧП с межосевым расстоянием от 40 до 180 мм, современные компактные редукторы и мотор-редукторы RV в алюминиевом корпусе, комбинации с цилиндрической предступенью PC-RV и двухступенчатые Ч2 и DRV.
12 серий

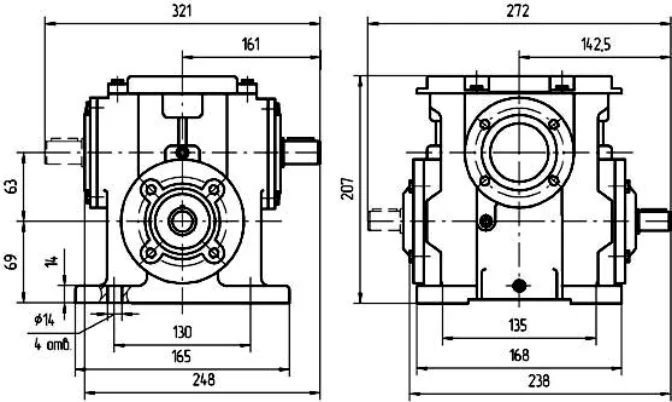

Одноступенчатый универсальный червячный редуктор с межосевым расстоянием 63 мм, алюминиевый или чугунный корпус.
1 модель →

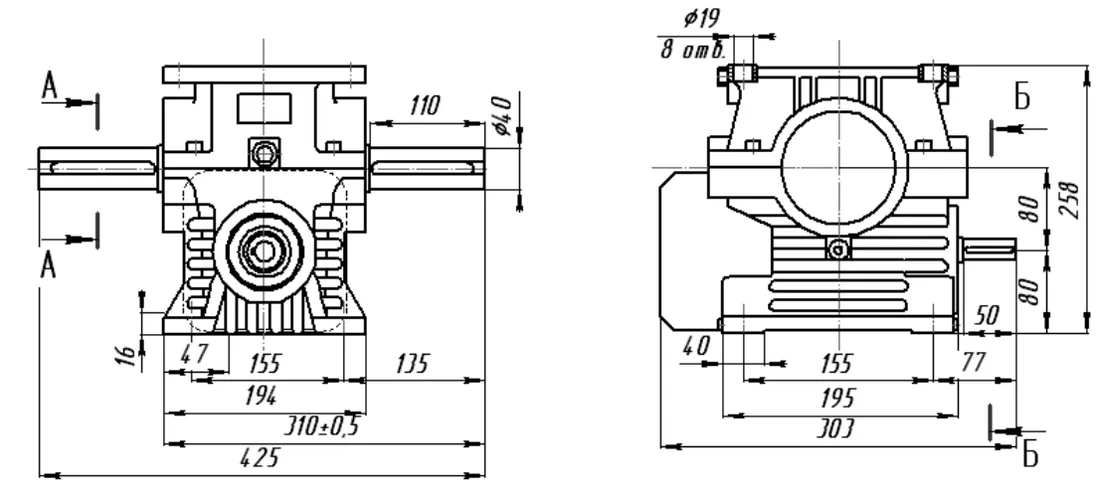

Одноступенчатый универсальный червячный редуктор, межосевое расстояние 80 мм, момент до 250 Н·м.
1 модель →

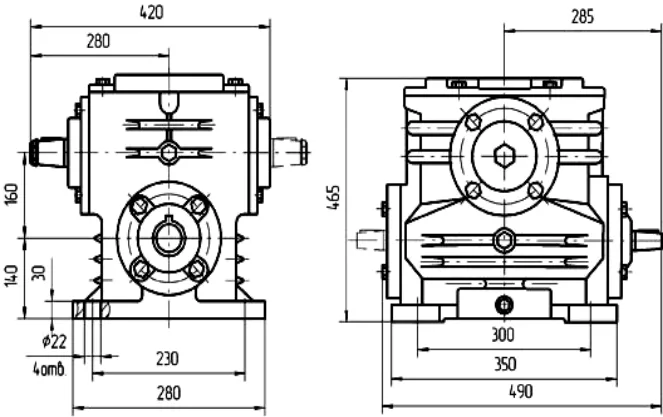

Тяжёлый одноступенчатый червячный редуктор, межосевое расстояние 160 мм, момент до 2460 Н·м.
1 модель →

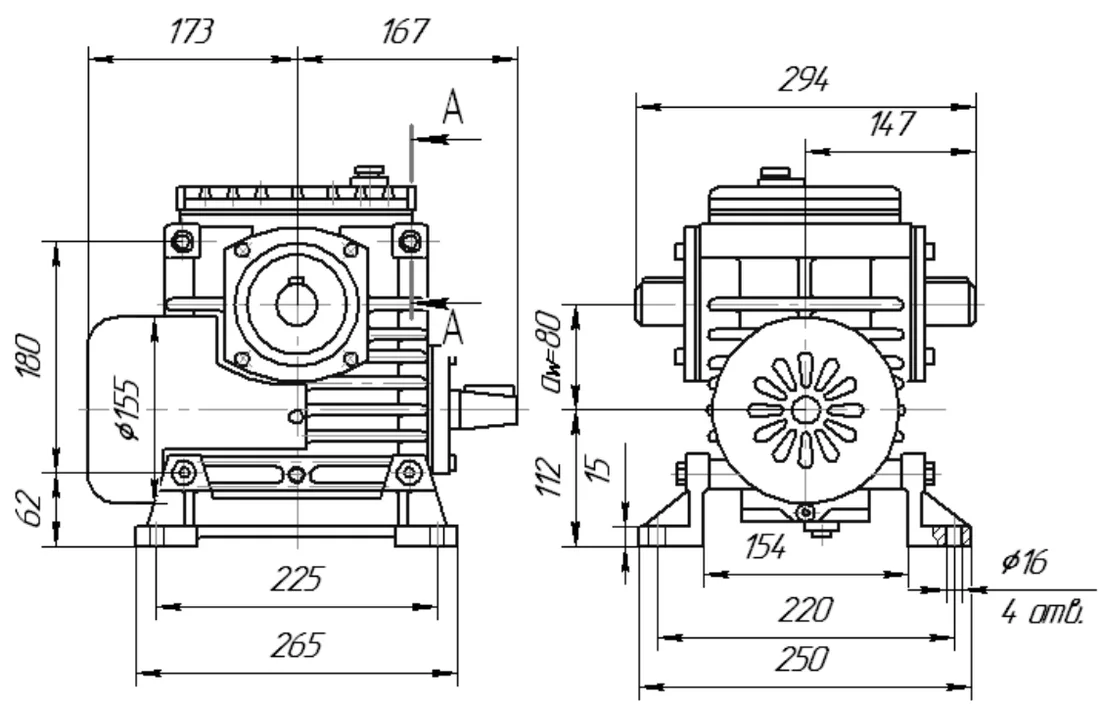

Одноступенчатые универсальные червячные редукторы с межосевым расстоянием 80 мм, момент до 300 Н·м.
2 модели →
Универсальные одноступенчатые червячные редукторы с межосевым расстоянием 100–160 мм, момент до 2000 Н·м.
3 модели →

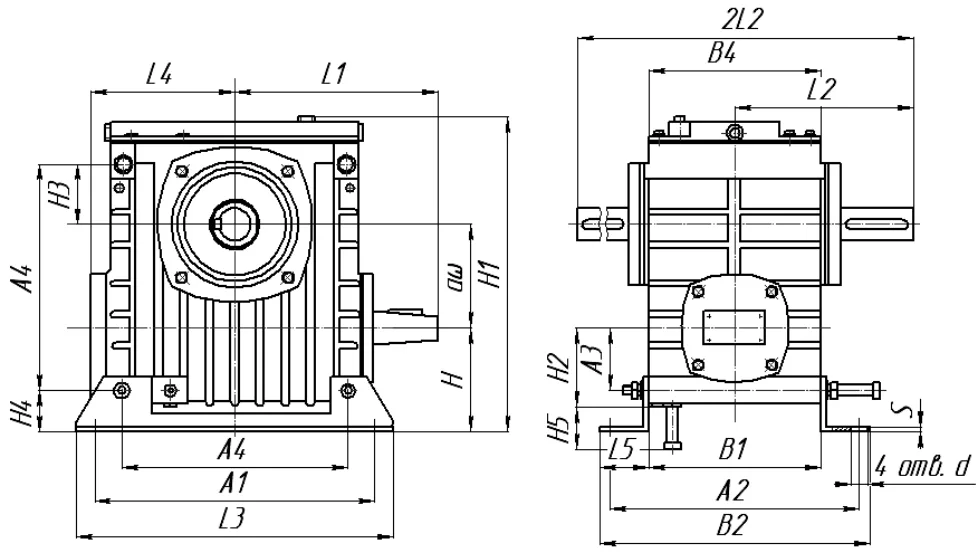

Лёгкие универсальные одноступенчатые червячные редукторы с межосевым расстоянием 40–80 мм, масса от 6,7 кг.
3 модели →

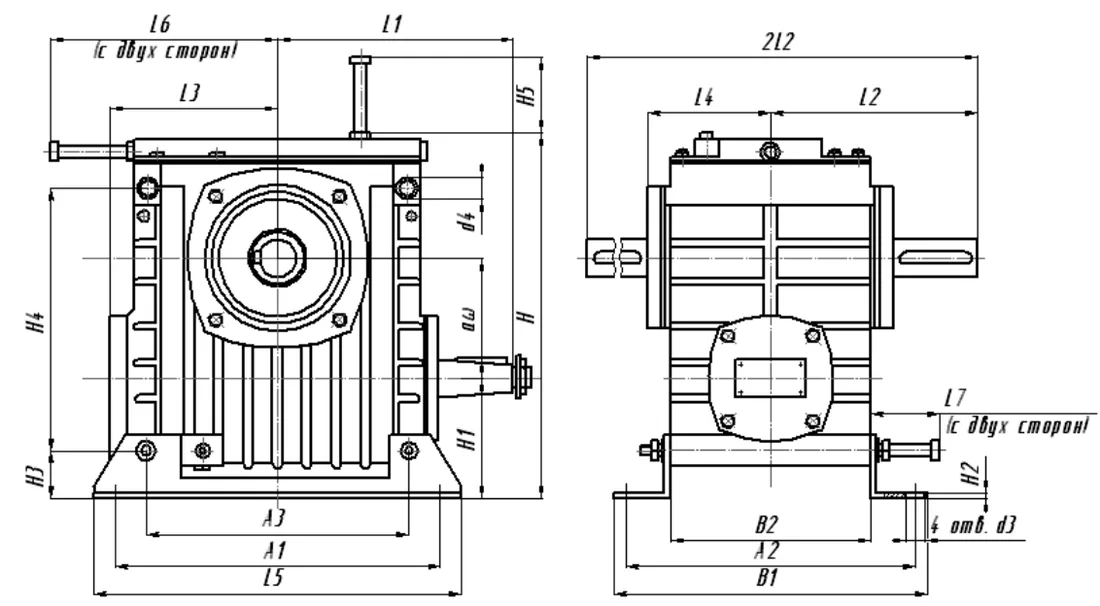

Универсальный одноступенчатый червячный редуктор с межосевым расстоянием 100 мм и полым шлицевым валом по заказу.
1 модель →

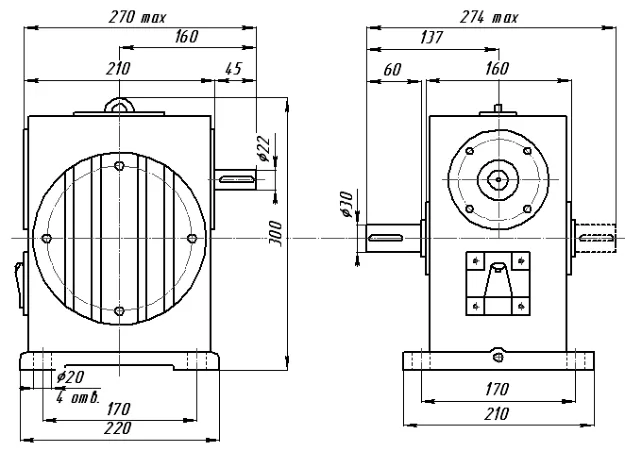

Червячные редукторы общего назначения с червяком над колесом (РЧН) или под колесом (РЧП), межосевое расстояние 80–180 мм.
5 моделей →
Компактные червячные редукторы в квадратном корпусе: 10 типоразмеров от 25 до 150 мм, передаточные числа 5–100, мощность двигателя 0,06–15 кВт.
10 моделей →

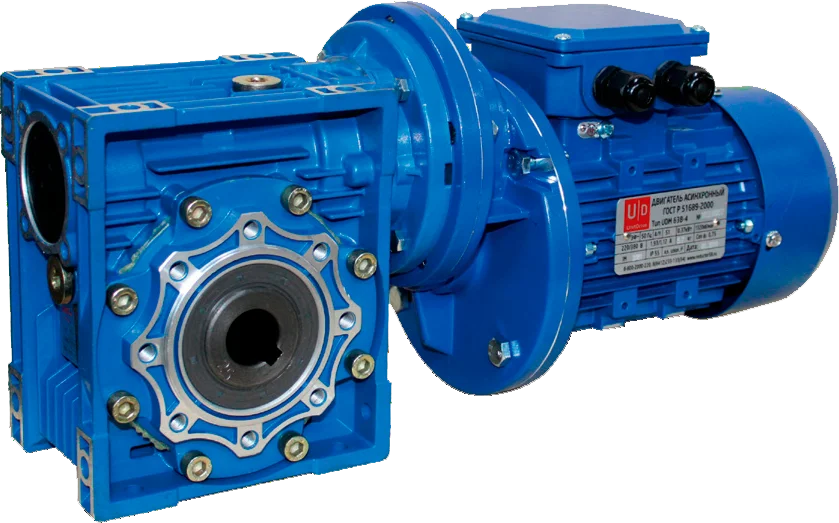

Комбинация цилиндрической ступени PC и червячного редуктора RV: передаточные числа 22,5–300 при высоком КПД.
14 моделей →

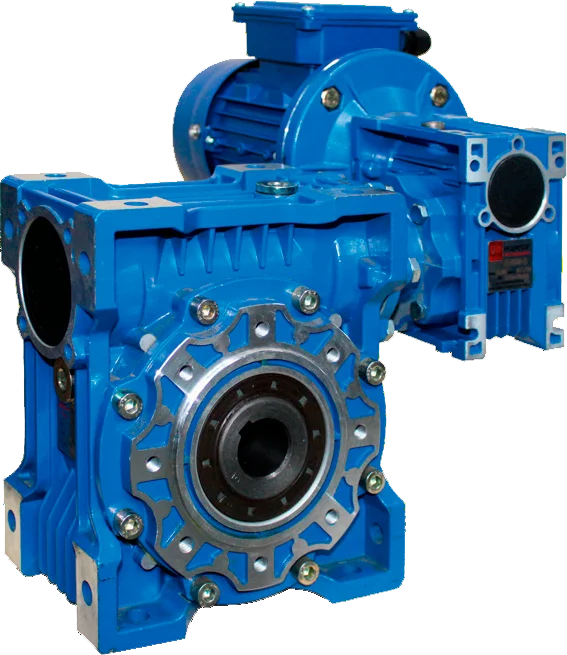

Два червячных редуктора RV в одном агрегате: передаточные числа 100–5000, выходные обороты от 0,28 об/мин.
11 моделей →

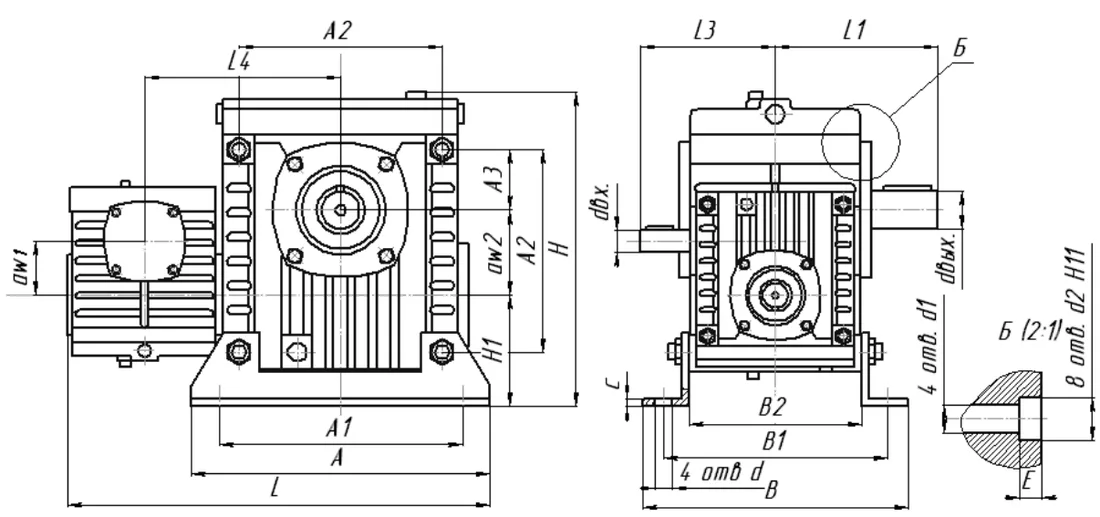

Двухступенчатые червячные редукторы с передаточными числами 100–4000 для очень низких выходных оборотов.
6 моделей →| Серия | Кратко | Моделей |
|---|---|---|
| 1Ч-63А | Одноступенчатый универсальный червячный редуктор с межосевым расстоянием 63 мм, алюминиевый или чугунный корпус. | 1 |
| 1Ч-80 | Одноступенчатый универсальный червячный редуктор, межосевое расстояние 80 мм, момент до 250 Н·м. | 1 |
| 1Ч-160 | Тяжёлый одноступенчатый червячный редуктор, межосевое расстояние 160 мм, момент до 2460 Н·м. | 1 |
| Ч-80, Чс-80 | Одноступенчатые универсальные червячные редукторы с межосевым расстоянием 80 мм, момент до 300 Н·м. | 2 |
| Ч-100, Ч-125, Ч-160 | Универсальные одноступенчатые червячные редукторы с межосевым расстоянием 100–160 мм, момент до 2000 Н·м. | 3 |
| 2Ч-40, 2Ч-63, 2Ч-80 | Лёгкие универсальные одноступенчатые червячные редукторы с межосевым расстоянием 40–80 мм, масса от 6,7 кг. | 3 |
| РЧУ-100 | Универсальный одноступенчатый червячный редуктор с межосевым расстоянием 100 мм и полым шлицевым валом по заказу. | 1 |
| РЧН, РЧП | Червячные редукторы общего назначения с червяком над колесом (РЧН) или под колесом (РЧП), межосевое расстояние 80–180 мм. | 5 |
| RV-025 … RV-150 | Компактные червячные редукторы в квадратном корпусе: 10 типоразмеров от 25 до 150 мм, передаточные числа 5–100, мощность двигателя 0,06–15 кВт. | 10 |
| PC-RV | Комбинация цилиндрической ступени PC и червячного редуктора RV: передаточные числа 22,5–300 при высоком КПД. | 14 |
| DRV | Два червячных редуктора RV в одном агрегате: передаточные числа 100–5000, выходные обороты от 0,28 об/мин. | 11 |
| Ч2-40/63 … Ч2-80/160 | Двухступенчатые червячные редукторы с передаточными числами 100–4000 для очень низких выходных оборотов. | 6 |
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Укажите тип, требуемый момент или мощность, передаточное число (или выходные обороты), способ монтажа и количество.
