Редуктор Ч-125

Червячные редукторы Ч-100, Ч-125, Ч-160. Все модели серии →

Характеристики

Межосевое расстояние, мм: 125
Передаточные числа: 8–80
Момент на выходном валу, Н·м: 525–1000
Консольная нагрузка на выходной вал, Н: 8000
Масса, кг: 88
Основные габариты: L 437, B 363, H 460 мм

Наибольший допускаемый крутящий момент при 1500 об/мин входного вала, Н·м

u ном.	Ч-125
8	659
10	636
12,5	626
16	676
20	653
25	616
31,5	800
40	692
50	640
63	610
80	525

Наибольший допускаемый крутящий момент при 750 об/мин входного вала, Н·м

u ном.	Ч-125
8	826
10	800
12,5	785
16	850
20	820
25	772
31,5	1000
40	870
50	803
63	765
80	660

О серии

Редукторы Ч-100, Ч-125 и Ч-160 — самый распространённый ряд универсальных одноступенчатых червячных редукторов. Их ставят на конвейеры, элеваторы, мешалки, лебёдки, приводы задвижек и другие механизмы, где нужен угловой привод с большой редукцией.

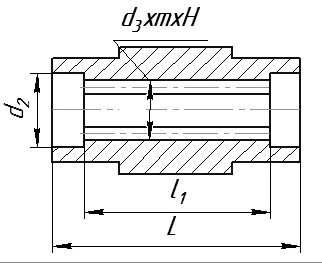

Выпускаются с цилиндрическими или коническими концами валов, сплошным или полым (шлицевым либо со шпоночным пазом) тихоходным валом, с вентилятором или без. Ч-100 может поставляться в алюминиевом корпусе.

Характеристики серии

Межосевое расстояние: 100, 125, 160 мм
Передаточные числа: 8–80
Наибольший допускаемый момент: 292–2000 Н·м
Частота вращения входного вала: 750, 1000, 1500 об/мин
Уровень звука: 80 дБА
Масса: 57–157 кг

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная
работа с периодическими остановками и длительная до 24 часов в сутки
вращение валов в любую сторону
частота вращения входного вала не более 1800 об/мин
внешняя среда неагрессивная, невзрывоопасная; запылённость не более 10 мг/м³
климатические исполнения У, Т (категории 1–3), УХЛ и О (категория 4) по ГОСТ 15150-69

Как читать обозначение

Ч-100-40-51-2-2-КЦ-У3-В

Ч: тип редуктора
100: межосевое расстояние, мм
40: номинальное передаточное число

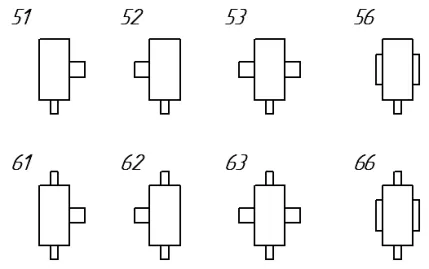

51: вариант сборки
2: вариант крепления
2: вариант расположения червячной пары
КЦ: исполнение концов быстроходного и тихоходного валов: Ц — цилиндрический, К — конический с внутренней резьбой, К1 — конический с наружной резьбой
У3: климатическое исполнение и категория размещения
В: поставка с вентилятором
