Редуктор Ч2-63/100

Червячные двухступенчатые редукторы Ч2. Все модели серии →

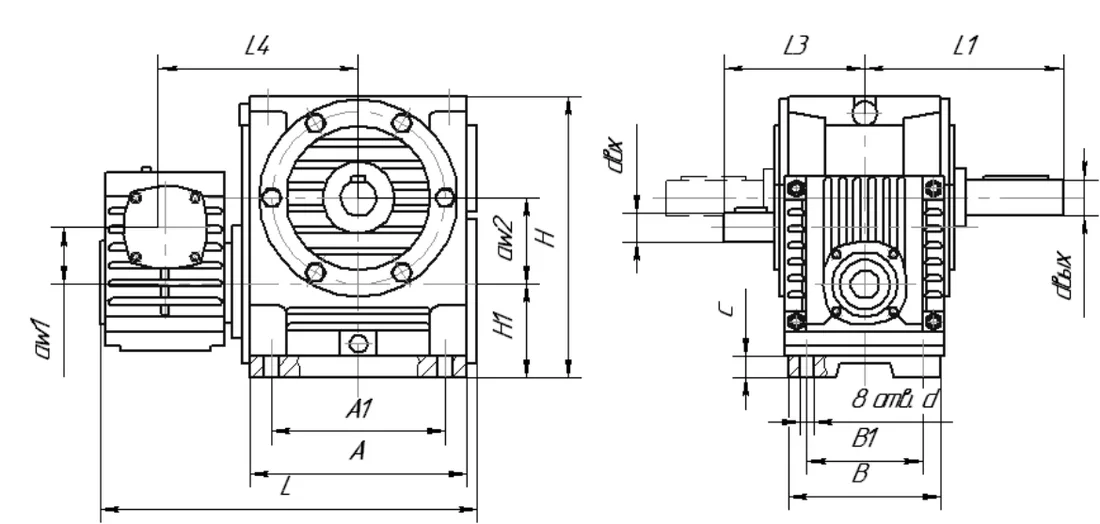

Характеристики

Межосевые расстояния, мм: 63 / 100
Передаточные числа: 100–4000
Момент, Н·м: 604–981
Нагрузка на выходной вал, Н: 7280
Масса, кг: 64

Номинальный крутящий момент на выходном валу, Н·м

u	Ч2-63/100
100	720
125	785
160	833
200	855
250	837
320	900
400	922
500	941
630	955
800	967
1000	975
1250	981
1600	848
2000	853
2500	857
3150	757
4000	604

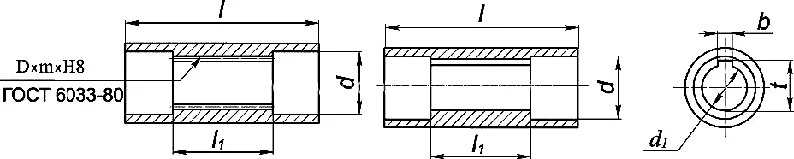

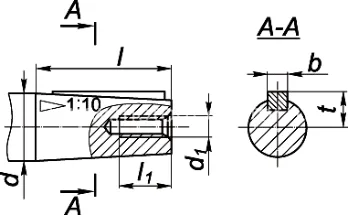

О серии

Редукторы серии Ч2 состоят из двух последовательно соединённых червячных ступеней. Это даёт передаточные числа от 100 до 4000 в одном корпусе — выходной вал вращается со скоростью от единиц до долей оборота в минуту.

Применяются в приводах поворотных столов, дозаторов, смесителей, задвижек, медленных конвейеров и другого оборудования, где нужна большая редукция при небольшой мощности. Типоразмер обозначается двумя межосевыми расстояниями — первой и второй ступени.

Характеристики серии

Межосевые расстояния: 40/63, 40/80, 63/100, 63/125, 80/125, 80/160 мм
Передаточные числа: 100–4000
Номинальный момент на выходном валу: 210–3525 Н·м
Расчётная мощность на выходном валу: 0,02–4,0 кВт при 1500 об/мин
Масса: 21–170 кг

Условия применения

нагрузка постоянная и переменная в пределах номинального момента, одного направления и реверсивная
работа длительная (до 24 ч в сутки) или с периодическими остановками
вращение валов в любую сторону, частота вращения входного вала до 1800 об/мин
атмосфера типа I и II по ГОСТ 15150-69, запылённость не более 10 мг/м³
климатические исполнения У, Т (категории 1–3), УХЛ и О (категория 4)

Как читать обозначение

Ч2-40/80М1-160-12-21-1-2-У3-С

Ч2: тип редуктора
40: межосевое расстояние I ступени, мм
80: межосевое расстояние II ступени, мм
М1: модернизированный
160: передаточное число
12: вариант сборки
21: вариант расположения червячных пар
1: вариант крепления: 1 — без лап, 2 — с лапами
2: категория точности
У3: климатическое исполнение и категория размещения
С: заправлен смазкой
