Редуктор 1Ц2У-400Н

Двухступенчатые редукторы с зацеплением Новикова 1Ц2У-Н, 1Ц2Н. Все модели серии →

Характеристики

Межосевые расстояния, мм: 400 / 250
Передаточные числа: 8–50
Момент на тихоходном валу, Н·м: 14 600–20 900
Нагрузка на тихоходный вал, Н: 31 500
Термическая мощность, кВт: 200
Масло, л: 110

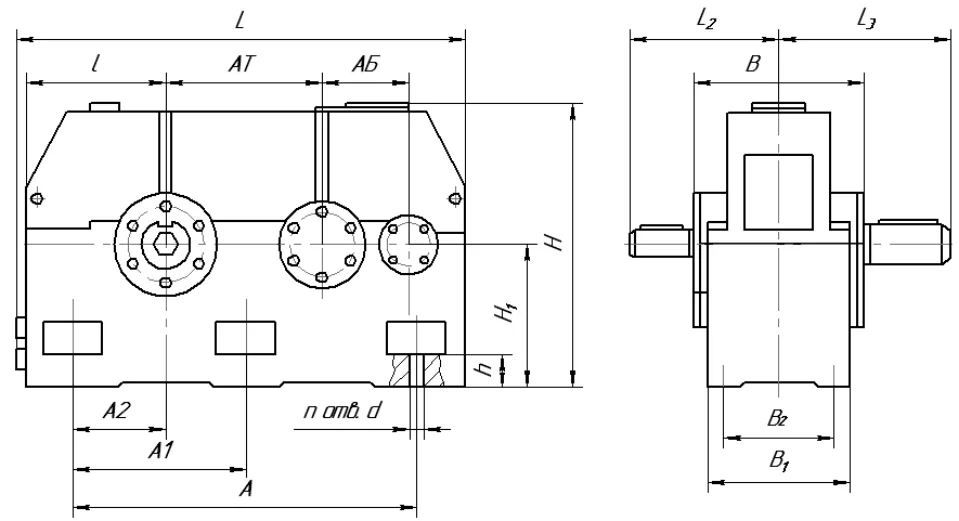

Основные габариты: L 1320, B 475, H 950 мм

Допускаемый момент на тихоходном валу при 1000 об/мин, непрерывный режим (Н), Н·м

u	1Ц2У-400Н
8	16100
10	16300
12,5	16100
16	15600
20	16400
25	16400
31,5	16100
40	15000
50	14600

Термическая мощность Nt20 указана при +20 °С; при другой температуре Nt = Nt20·(1,4 − t/50).

О серии

В зацеплении Новикова зубья имеют выпукло-вогнутый круговой профиль. Контакт зубьев получается не линейным, а площадным, поэтому нагрузочная способность передачи заметно выше, чем у эвольвентной того же размера.

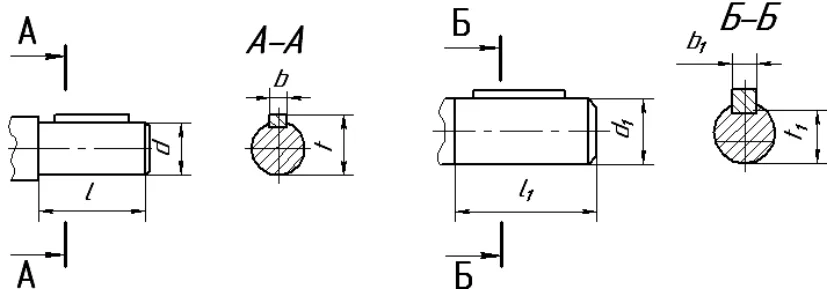

Редукторы 1Ц2У-315Н, 355Н, 400Н и 1Ц2Н-450, 500 — узкие горизонтальные двухступенчатые редукторы для тяжёлых приводов: конвейеров, мельниц, дробилок, кранов и металлургического оборудования. Тихоходный вал — цилиндрический или в виде части зубчатой муфты, есть исполнение с выводом вала для приборов и автоматики.

Характеристики серии

Межосевое расстояние тихоходной ступени: 315, 355, 400, 450, 500 мм
Передаточные числа: 8–50
Допускаемый момент на тихоходном валу: 7500–50 400 Н·м
Радиальная нагрузка на тихоходном валу: 22 400–80 000 Н
КПД: не менее 0,98
Термическая мощность: 125–230 кВт

Условия применения

умеренный (У) и тропический (Т) климат, категории размещения 1–4
нагрузка постоянная и переменная, одного направления и реверсивная
работа постоянная и с периодическими остановками
частота вращения быстроходного вала до 1500 об/мин

Как читать обозначение

1Ц2У-315Н-25-12Ц-У2

1Ц2У: цилиндрический двухступенчатый редуктор
315Н: межосевое расстояние тихоходной ступени, мм; Н — зацепление Новикова
25: номинальное передаточное число
12: вариант сборки
Ц: цилиндрический конец тихоходного вала
У2: климатическое исполнение и категория размещения
