Редуктор 1Ц3У-200

Цилиндрические трёхступенчатые редукторы 1Ц3У. Все модели серии →

Характеристики

Межосевые расстояния, мм: 200 / 125 / 100
Передаточные числа: 31,5–200
Момент (ПВ 100 %), Н·м: 2500
Момент (ПВ 15 %), Н·м: 5000
Масло, л: 12,0
Масса, кг: 190
Основные габариты: L 775, B 243, H 425 мм

Номинальный крутящий момент на выходном валу по режимам, Н·м

Режим	1Ц3У-200
Непрерывный (Н), ПВ 100 %	2500
Тяжёлый (Т), ПВ 40 %	3150
Средний (С), ПВ 25 %	4000
Лёгкий (Л), ПВ 15 %	5000

О серии

Редукторы 1Ц3У — трёхступенчатые цилиндрические горизонтальные редукторы общемашиностроительного применения. Три ступени позволяют получить передаточные числа до 200 при высоком КПД (0,96), что выгодно отличает их от червячных редукторов при больших мощностях.

Выходной вал — цилиндрический, полый (симметричный или несимметричный) или в виде части зубчатой муфты, в том числе с паразитной шестернёй. 1Ц3У-160 выпускается в чугунном и алюминиевом корпусе и в исполнении ХЛ для холодного климата.

Характеристики серии

Межосевое расстояние тихоходной ступени: 160, 200, 250 мм
Передаточные числа: 31,5–200 (для 250 — от 16)
Номинальный момент, непрерывный режим: 1250–5000 Н·м
Номинальный момент, лёгкий режим: 2500–10 000 Н·м
КПД: 0,96
Масса: 64–335 кг

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная
работа длительная или с периодическими остановками, вращение валов в любую сторону
частота вращения входного вала не более 1800 об/мин
атмосфера типов I и II по ГОСТ 15150-69, запылённость не более 10 мг/м³
исполнения У, Т (категории 1–3), УХЛ и О (категория 4); 1Ц3У-160 — также ХЛ

Как читать обозначение

1Ц3У-200-50-12Ц-У1

1Ц3У: тип редуктора
200: межосевое расстояние тихоходной ступени, мм
50: передаточное число
12: вариант сборки

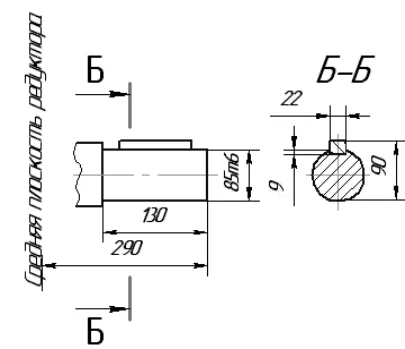

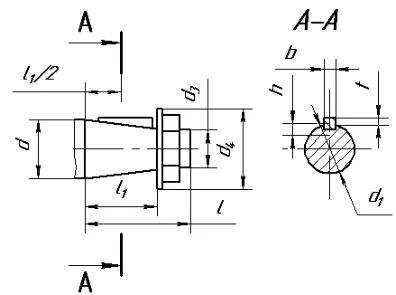

Ц: конец выходного вала: Ц — цилиндрический, П — полый, М — часть зубчатой муфты
У1: климатическое исполнение и категория размещения
