Редуктор РЦД-250

Цилиндрические двухступенчатые редукторы РЦД. Все модели серии →

Характеристики

Межосевые расстояния, мм: 250 / 150
Передаточные числа: 10–40
Момент на выходном валу, Н·м: 431–989
Нагрузка на выходной вал, Н: 6400–10 000
Масло, л: 2,3
Масса, кг: 87
Основные габариты: L 520, B 250, H 315 мм

О серии

Редукторы РЦД — двухступенчатые цилиндрические горизонтальные редукторы общемашиностроительного применения. Моменты нормированы для среднего, тяжёлого, весьма тяжёлого и непрерывного режимов.

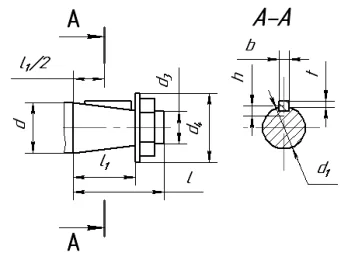

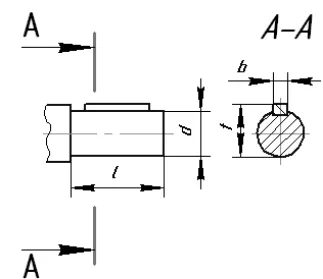

Концы выходных валов — под муфту или в виде части зубчатой муфты; РЦД-400 выпускается и с несимметричным полым шлицевым валом.

Характеристики серии

Межосевое расстояние: 250, 350, 400 мм
Передаточные числа: 10; 16; 20; 25; 31,5; 40
Момент на выходном валу: 431–4130 Н·м
Масса: 87–287 кг

Условия применения

нагрузка постоянная и переменная, одного направления и реверсивная
работа длительная или с периодическими остановками, вращение валов в любую сторону
частота вращения входного вала не более 1500 об/мин
температура окружающей среды от −40 до +50 °С; исполнения У, Т, категории 1–4

Как читать обозначение

РЦД-400-25-12-У2

РЦД: тип редуктора
400: межосевое расстояние, мм
25: номинальное передаточное число

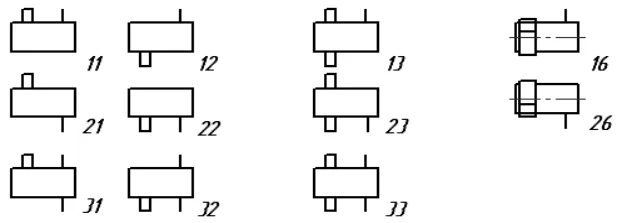

12: вариант сборки
У2: климатическое исполнение и категория размещения
