Редуктор Чг-125

Глобоидные червячные редукторы Чг. Все модели серии →

Характеристики

Межосевое расстояние, мм: 125
Передаточные числа: 10–63
Момент, Н·м: 725–1600
Мощность на входе, кВт: 2,18–12,7
Радиальная нагрузка, Н: 8560
Масса, кг: 86

Крутящий момент на выходном валу при 1000 об/мин входного вала, Н·м

u	Чг-125
10	825
12,5	975
16	1150
20	1350
25	1510
31,5	1460
40	1398
50	1238
63	1110

Мощность на входном валу при 1000 об/мин, кВт

u	Чг-125
10	9,86
12,5	9,44
16	8,80
20	8,36
25	7,62
31,5	6,10
40	4,72
50	3,45
63	2,60

О серии

Редукторы Чг — глобоидные червячные редукторы общего назначения. Благодаря глобоидному зацеплению они передают больший момент, чем цилиндрические червячные редукторы того же межосевого расстояния, и при этом тише в работе: уровень звуковой мощности не превышает 73 дБА.

Ряд из трёх типоразмеров — 80, 100 и 125 мм — для работы в умеренном и тропическом климате, категории размещения от 1 до 4.

Характеристики серии

Межосевое расстояние: 80, 100, 125 мм
Передаточные числа: 10–63
Момент на выходном валу: 260–1600 Н·м
Мощность на входе: 0,67–12,7 кВт
Уровень звуковой мощности: не более 73 дБА
Масса: 30–86 кг

Как читать обозначение

Чг-80-25-52-У3

Чг: тип редуктора
80: межосевое расстояние, мм
25: передаточное число

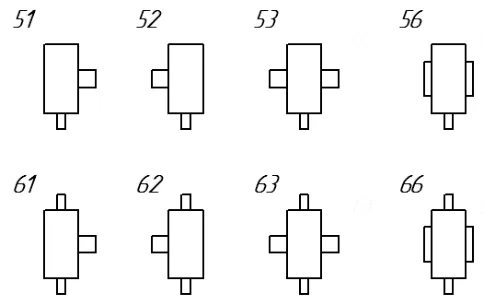

52: схема сборки
У3: климатическое исполнение и категория размещения
