Мотор-редуктор МЧ-125М1

Червячные мотор-редукторы МЧ. Все модели серии →

Характеристики

Межосевое, мм: 125
Передаточные числа: 8–80
Выходные обороты, об/мин: 9–182
Момент, Н·м: 530–1000
Мощность, кВт: 1,0–13,7

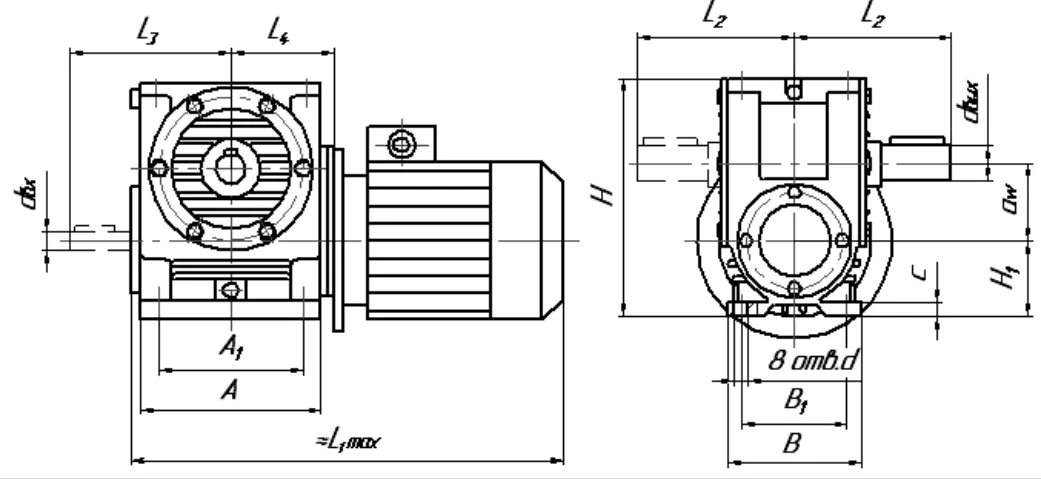

Основные габариты: L 1034, H 396 мм

Крутящий момент на выходном валу при двигателе 1500 об/мин, Н·м

u	МЧ-125М1
8	650
10	630
12,5	630
16	670
20	650
25	615
31,5	800
40	690
50	650
63	615
80	530

О серии

Мотор-редуктор МЧ — одноступенчатый червячный редуктор, объединённый в один агрегат с асинхронным электродвигателем. Двигатель крепится фланцем прямо к корпусу редуктора, без муфты и рамы, поэтому привод компактнее и проще в монтаже, чем редуктор с отдельным двигателем.

Ряд из шести типоразмеров (М1 — модернизированное исполнение) перекрывает выходные обороты от 9 до 182 об/мин. При заказе указывают частоту вращения выходного вала, вариант сборки, расположение двигателя и клеммной коробки, напряжение питания.

Характеристики серии

Межосевое расстояние: 40, 63, 80, 100, 125, 160 мм
Передаточные числа: 8–80
Частота вращения выходного вала: 9–182,5 об/мин
Крутящий момент на выходном валу: 26–2000 Н·м
Мощность двигателя: 0,07–26,1 кВт

Условия применения

нагрузка постоянная и переменная в пределах номинального момента, одного направления и реверсивная
работа длительная (до 24 ч в сутки) или с периодическими остановками
вращение валов в любую сторону
атмосфера типа I и II по ГОСТ 15150-69, запылённость не более 10 мг/м³
климатические исполнения У, Т (категории 1–3), УХЛ и О (категория 4)

Как читать обозначение

МЧ-80М1-141-51-1-2-2-2-У3-С-380

МЧ: тип мотор-редуктора
80: межосевое расстояние, мм
М1: модернизированный
141: частота вращения выходного вала, об/мин
51: вариант сборки
1: вариант расположения двигателя
2: вариант крепления
2: расположение клеммной коробки двигателя
2: категория точности редуктора
У3: климатическое исполнение и категория размещения
С: заправлен смазкой
380: напряжение питания, В
