Мотор-редуктор МПО2М-10

Планетарные мотор-редукторы МПО1М, МПО2М. Все модели серии →

Характеристики

Ступеней: 2
Выходные обороты, об/мин: 0,63–63
Момент, Н·м: 135–600
Двигатель, кВт: 0,37–3,0
Радиальная нагрузка, Н: 3000
Масса, кг: 85–142

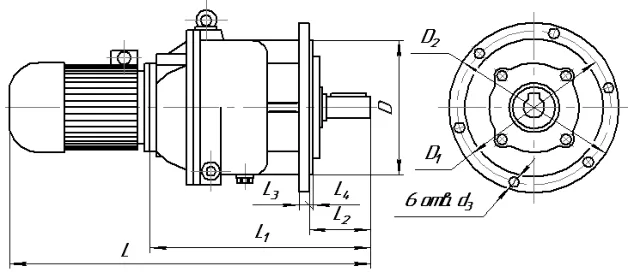

Основные габариты: B 300, H 365, L 730 мм

Для МПО1М-15 в каталоге приведены только габаритные размеры; характеристики — по запросу.

О серии

МПО1М (одноступенчатые) и МПО2М (двухступенчатые) — планетарные мотор-редукторы для приводов перемешивающих устройств в химической, медицинской, микробиологической и других отраслях. Подходят и для машин общего назначения.

Основное исполнение — вертикальное с опорным фланцем и выходным валом вниз; есть горизонтальные и фланцевые варианты. Условный диаметр водила — 10, 15 или 18 (типоразмер).

Характеристики серии

Типоразмеры: 10, 15, 18 (условный диаметр водила)
Частота вращения выходного вала: 0,56–250 об/мин
Номинальный момент: 110–3085 Н·м
Мощность двигателя: 0,37–15 кВт
Радиальная нагрузка на выходной вал: 1500–12 000 Н
Масса: 85–635 кг

Условия применения

режим S1 по ГОСТ 183-74, до 24 ч в сутки
нагрузка постоянная и переменная в пределах номинального момента, одного направления и реверсивная
вращение выходного вала в любую сторону
среда неагрессивная, невзрывоопасная, запылённость не более 10 мг/м³
исполнения У, Т, категория размещения 3; сеть 380 В, 50 Гц

Как читать обозначение

МПО1М-10-ВК-5,74-7,5/250-У3

МПО1М: тип мотор-редуктора
10: условный диаметр водила
ВК: исполнение по монтажу: вертикальное с опорным фланцем, вал вниз
5,74: передаточное число
7,5: мощность двигателя, кВт
250: частота вращения выходного вала, об/мин
У3: климатическое исполнение и категория размещения
