Мотор-редуктор F97

Плоские цилиндрические мотор-редукторы F. Все модели серии →

Характеристики

Типоразмер: 97
Передаточные числа: 4,57–276,77
Выходные обороты, об/мин: 2,5–306
Мощность двигателя, кВт: 0,55–30
Наибольший момент, Н·м: 4360
Радиальная нагрузка, Н: 36000

Данные — по таблицам подбора мотор-редукторов: момент указан наибольший при сервис-факторе не менее 1, радиальная нагрузка — допустимая на выходном валу.

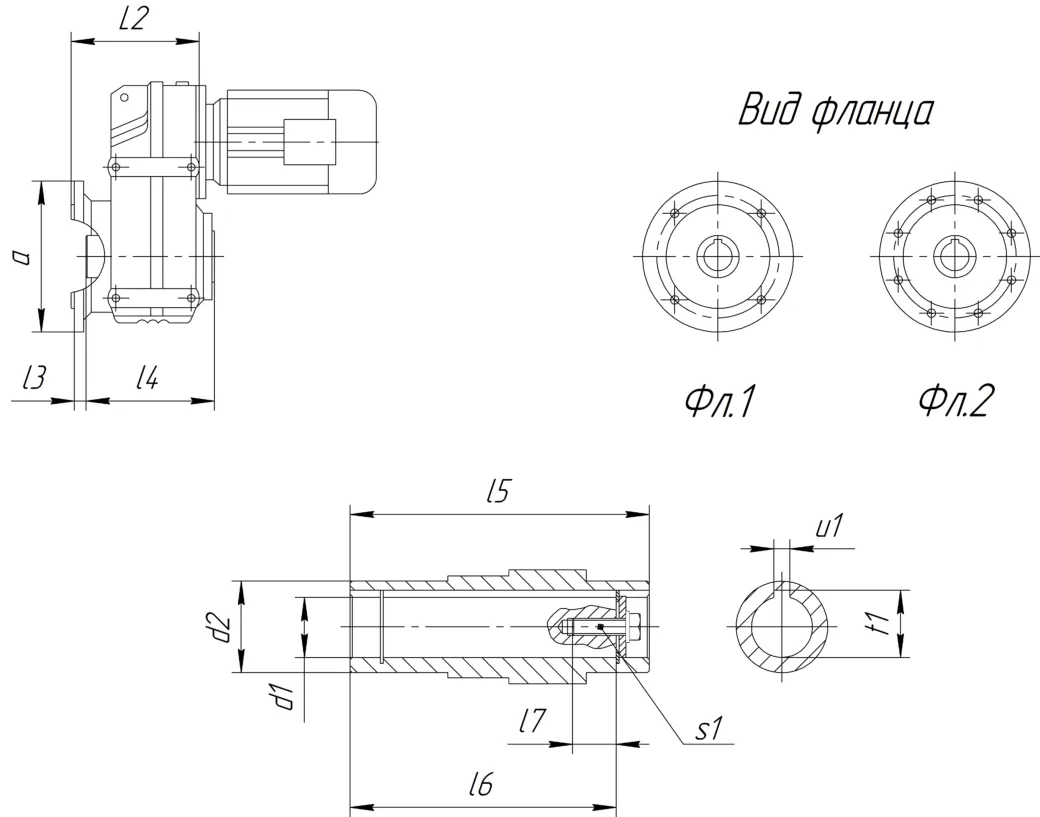

О серии

В плоском цилиндрическом мотор-редукторе выходной вал параллелен валу двигателя и смещён относительно него. Корпус узкий и плоский, поэтому привод удобно ставить вплотную к оборудованию — особенно в навесном исполнении, когда полый выходной вал насаживается прямо на вал рабочей машины, а корпус удерживается реактивной штангой.

Ряд F выпускается на лапах, с фланцем B5 или B14, со сплошным валом, с полым валом со шпонкой, со стяжной муфтой или со шлицами. Типичные применения — ленточные и роликовые конвейеры, транспортёры, подъёмно-транспортное и складское оборудование, приводы ворот и тележек.

Характеристики серии

Типоразмеры: 37, 47, 57, 67, 77, 87, 97, 107, 127, 157 (и 27 в исполнении с фланцем)
Передаточные числа: 3,77–281,77
Частота вращения выходного вала: 2,5–374 об/мин
Мощность двигателя: 0,12–90 кВт
Наибольший крутящий момент: до 18 300 Н·м

Как читать обозначение

FAF-77-…-M1

F: на лапах, сплошной вал; FA — полый вал со шпонкой; FF — с фланцем; FAF — с фланцем и полым валом; FH — полый вал со стяжной муфтой; FV — шлицевой полый вал; …Z — фланец B14
77: типоразмер (27, 37, 47, 57, 67, 77, 87, 97, 107, 127, 157)
…: передаточное число, обороты, мощность и тип двигателя — как у ряда R
M1: монтажная позиция: M1 … M6
