Редуктор В-160Ф

Вертикальные крановые редукторы В, ВФ (Ц3ВК, Ц3ВКФ). Все модели серии →

Характеристики

Межосевые расстояния, мм: 160 / 160 / 100
Передаточные числа: 10–50
Момент при 1000 об/мин, Н·м: 668–2500
Масса, кг: 132

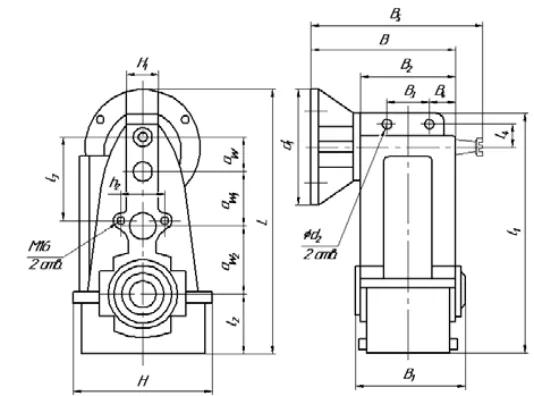

Основные габариты: L 748, B 350, H 390 мм

О серии

Редукторы В (Ц3ВК) и их фланцевые исполнения ВФ (Ц3ВКФ) — специальные крановые трёхступенчатые цилиндрические редукторы. Работают в вертикальном и наклонном положении в приводах механизмов передвижения кранов и крановых тележек.

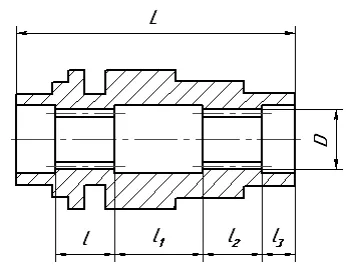

Выходной вал — полый шлицевой, что позволяет насаживать редуктор прямо на вал ходового колеса. Типоразмер обозначается межосевым расстоянием тихоходной ступени: 100, 125, 160, 200 и 250 мм.

Характеристики серии

Межосевое расстояние тихоходной ступени: 100, 125, 160, 200, 250 мм
Передаточные числа: 10–100
Номинальный момент при 1000 об/мин: 172–10 000 Н·м
КПД: 0,94
Масса: 52–320 кг

Условия применения

вращение валов в обе стороны, нагрузка одного направления и реверсивная
повторно-кратковременный режим, безостановочная работа не более 30 мин
частота вращения быстроходного вала не более 1800 об/мин, окружная скорость передач до 12 м/с
умеренный (У) и тропический (Т) климат, категории размещения 2, 3, 4

Как читать обозначение

В-160Ф-01-25-26-У2

В: тип редуктора
160: межосевое расстояние тихоходной ступени, мм

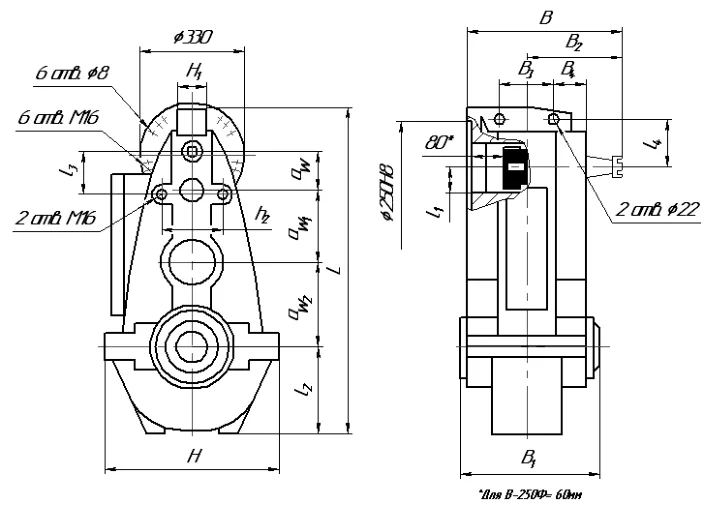

Ф: исполнение с фланцем
01: модификация фланцевого исполнения (только для В-160Ф)
25: передаточное число
26: вариант сборки
У2: климатическое исполнение и категория размещения
