Редуктор ВК-350

Вертикальные крановые редукторы ВК. Все модели серии →

Характеристики

Передаточные отношения: 10; 16; 31,5; 50
Момент, Н·м: 85–725
Масса, кг: 120

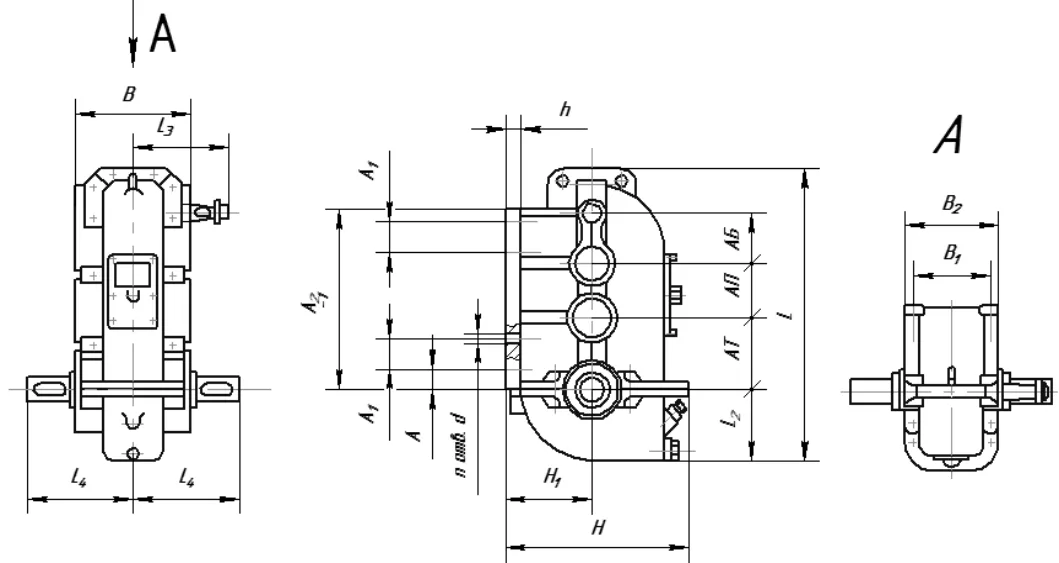

Основные габариты: L 558, B 220, H 298 мм

О серии

ВК — специальные крановые цилиндрические трёхступенчатые вертикальные редукторы для приводов механизмов передвижения грузоподъёмных кранов. Типоразмер обозначается суммарным межосевым расстоянием.

Характеристики серии

Суммарное межосевое расстояние: 350, 475, 550 мм
Передаточные отношения: 10–125
Номинальный момент на выходном валу: 85–2400 Н·м
Масса: 120–279 кг

Условия применения

вращение валов в обе стороны
температура окружающей среды от −40 до +50 °С, неагрессивная среда
частота вращения быстроходного вала не выше 1000 об/мин
умеренный (У) и тропический (Т) климат, категория размещения 2

Как читать обозначение

ВК-350-31,5-23-У3

ВК: тип редуктора
350: суммарное межосевое расстояние, мм
31,5: передаточное число
23: схема сборки
У3: климатическое исполнение и категория размещения
