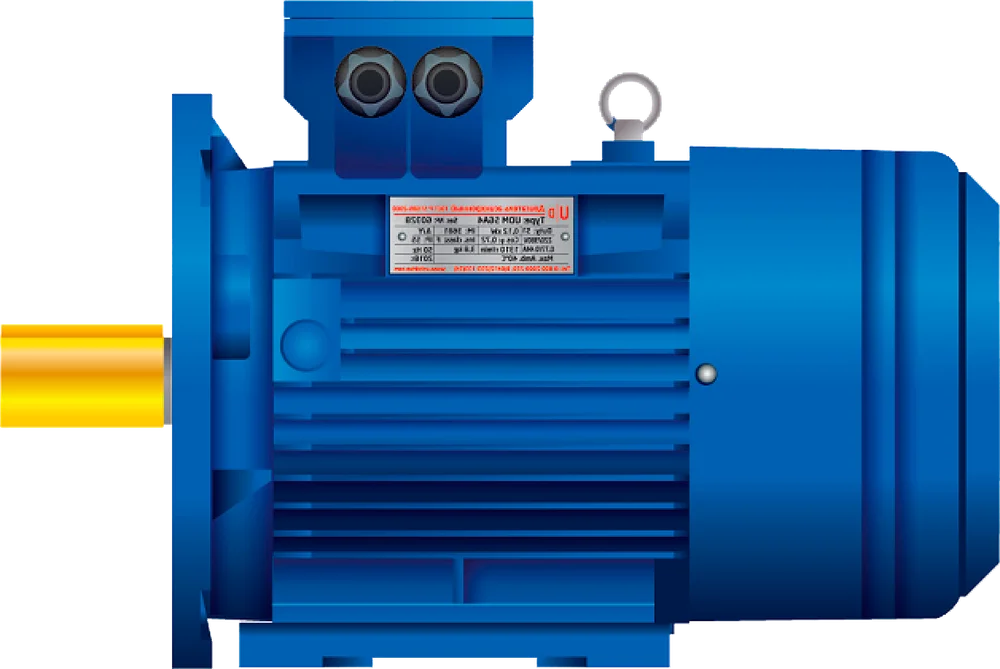

Асинхронные электродвигатели 1500 об/мин (четырёхполюсные)
Трёхфазные асинхронные электродвигатели с синхронной частотой 1500 об/мин: мощность 0,09–37 кВт, IP55, класс изоляции F.
Четырёхполюсные асинхронные двигатели — синхронная частота вращения 1500 об/мин, номинальная под нагрузкой — 1310–1450 об/мин.
Трёхфазные асинхронные электродвигатели с короткозамкнутым ротором в закрытом обдуваемом исполнении. Степень защиты IP55, класс изоляции F. Выпускаются на лапах (IM1081, B3), с фланцем (IM2081, IM3081, B5) и с малым фланцем (IM2181, IM3681, B14). В торце вала — резьбовое отверстие для монтажа шкивов и полумуфт.
По заказу двигатель комплектуется встроенным электромагнитным тормозом (питание 220 или 380 В, ручка растормаживания), блоком независимой вентиляции для работы с частотным преобразователем на низких оборотах, энкодером, температурной защитой обмоток и подшипников, антиконденсатным подогревом, изолированными подшипниками, вторым концом вала. Двигатели этих габаритов используются в составе червячных, соосных, плоских и конических мотор-редукторов.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Синхронная частота вращения
- 1500 об/мин
- Мощность
- 0,09–37 кВт
- Габариты (высота оси)
- 50, 56, 63, 71, 80, 90, 100, 112, 132, 160, 180, 200 мм
- Питание
- 3 × 220/380 В или 380/660 В, 50 Гц
- Степень защиты
- IP55
- Класс изоляции
- F
- Монтажное исполнение
- IM1081 (B3), IM2081/IM3081 (B5), IM2181/IM3681 (B14)
Условное обозначение
- 71
- габарит — высота оси вращения, мм
- A
- длина сердечника статора (A, B, C) или установочный размер по длине станины (S, M, L)
- 4
- число полюсов: 2 — 3000, 4 — 1500, 6 — 1000 об/мин
- 0,55 кВт
- мощность
- 1500 об/мин
- синхронная частота вращения
- IM2081
- монтажное исполнение
Модели серии (20)
| Модель | Мощность, кВт | Обороты, об/мин | cos φ | Ток, А (220/380 В) | Масса, кг |
|---|---|---|---|---|---|
| 50A4 | 0,09 | 1340 | 0,63 | 0,83/0,48 | 3,4 |
| 56A4 | 0,12 | 1310 | 0,63 | 0,94/0,55 | 3,6 |
| 56B4 | 0,18 | 1310 | 0,67 | 1,26/0,73 | 3,7 |
| 63A4 | 0,25 | 1320 | 0,74 | 1,39/0,80 | 4,7 |
| 63B4 | 0,37 | 1320 | 0,75 | 1,93/1,12 | 5,7 |
| 71A4 | 0,55 | 1350 | 0,75 | 2,79/1,61 | 7,6 |
| 71B4 | 0,75 | 1350 | 0,75 | 3,70/2,14 | 8,3 |
| 80A4 | 1,1 | 1370 | 0,77 | 5,14/2,97 | 13,5 |
| 80B4 | 1,5 | 1380 | 0,78 | 6,82/3,95 | 16 |
| 90L4 | 2,2 | 1390 | 0,8 | 9,25/5,36 | 19,9 |
| 100S4 | 3 | 1410 | 0,81 | 12,30/7,12 | 22,7 |
| 100L4 | 4 | 1410 | 0,81 | 16,20/9,38 | 27,3 |
| 112M4 | 5,5 | 1440 | 0,82 | 21,00/12,10 | 38,7 |
| 132S4 | 7,5 | 1440 | 0,84 | 27,20/15,80 | 52 |
| 132M4 | 11 | 1440 | 0,84 | 39,50/22,90 | 65,7 |
| 160S4 | 15 | 1450 | 0,85 | 30,10/17,30 | 114 |
| 160M4 | 18,5 | 1450 | 0,86 | 26,10/20,80 | 140 |
| 180S4 | 22 | 1450 | 0,85 | 42,20/24,90 | 168 |
| 180M4 | 30 | 1450 | 0,86 | 57,90/33,40 | 188 |
| 200M4 | 37 | 1450 | 0,87 | 69,90/40,20 | 240 |
Ток для габаритов 160–200 указан для схемы 380/660 В. Масса — ориентировочная.

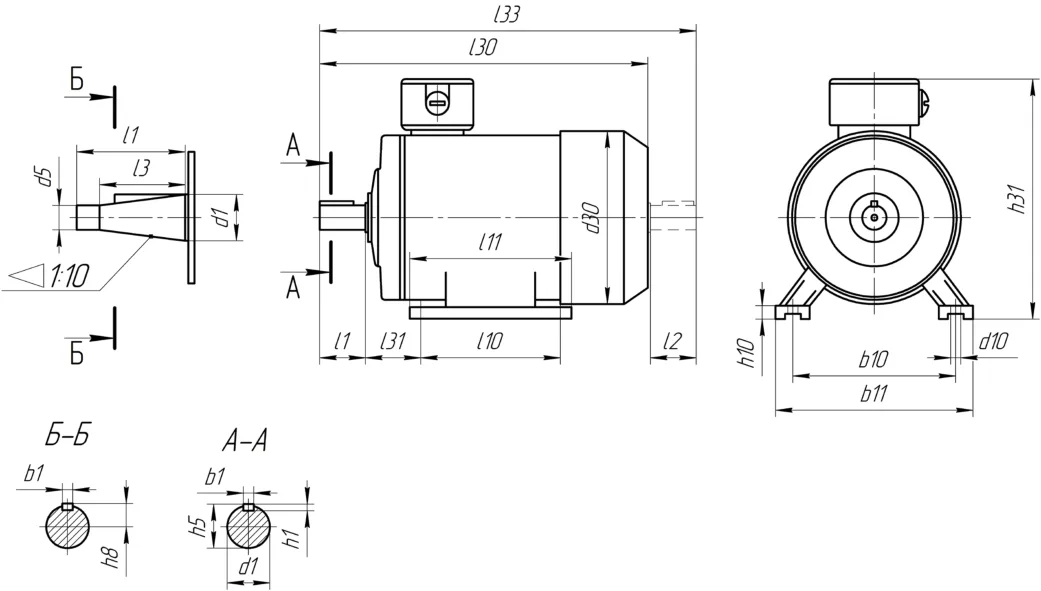

Чертежи и схемы
