Глобоидные лифтовые редукторы РГЛ, РГСЛ, РГС, РГ
Глобоидные червячные редукторы для лифтовых лебёдок: высокая консольная нагрузка на выходном валу, момент до 6500 Н·м.
Глобоидная червячная передача имеет червяк, охватывающий колесо по дуге. В зацеплении одновременно находится больше зубьев, чем в обычной червячной паре, поэтому редуктор того же размера передаёт больший момент и лучше переносит ударные нагрузки.
Редукторы РГЛ и РГСЛ рассчитаны на комплектацию лебёдок пассажирских и больничных лифтов. РГСЛ — конструктивный аналог РГЛ с фланцевым креплением электродвигателя. Главная особенность лифтового редуктора — большая консольная нагрузка на выходном валу (канатоведущий шкив) при постоянном крутящем моменте, не зависящем от передаточного числа.
Основная частота вращения червяка — 1000 об/мин; при 1500 об/мин момент снижается на 20 %. Редуктор работает только при расположении червяка под колесом.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 160, 180, 225, 240 мм
- Передаточные числа
- 10–65
- Частота вращения червяка
- 1000 об/мин
- Момент на выходном валу
- 1300–6500 Н·м
- Радиальная нагрузка на выходном валу
- 32 000–65 000 Н
Условия применения
- умеренный климат (исполнение У), категории размещения 1–3 и 5 по ГОСТ 15150-69
- температура в помещении от −15 до +40 °С, среда взрывобезопасная и неагрессивная
- режимы ПВ 0,63; 0,40 (основной); 0,25; 0,16, одно направление вращения или реверс
- непрерывный режим — с нагрузкой, уменьшенной на 40 %
Условное обозначение
- РГСЛ
- тип редуктора
- 160
- межосевое расстояние, мм
- 50
- передаточное число
- 52
- схема сборки
- К
- исполнение конца выходного вала
- У3
- климатическое исполнение и категория размещения по ГОСТ 15150-69
Модели серии (6)
| Модель | Межосевое расстояние, мм | Передаточные числа | Мощность на входе, кВт | Момент на выходном валу, Н·м | Радиальная нагрузка, Н |
|---|---|---|---|---|---|
| РГЛ-160 | 160 | 10–63 | 3,5–17,1 | 1500 | 32000 |
| РГСЛ-160 | 160 | 10–63 | 3,5–17,1 | 1500 | 32000 |
| РГС-160 | 160 | 10–63 | 3,5–17,1 | 1500 | 32000 |
| РГЛ-180 | 180 | 28,5; 35; 45 | 7–9 | 1300–2020 | 50000 |
| РГЛ-225 | 225 | 35; 45 | 15–17 | 4500 | 65000 |
| РГ-240 | 240 | 32,5; 65 | 14–24 | 6500 | 65000 |
| u | 10 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 |
|---|---|---|---|---|---|---|---|---|
| P1, кВт | 17,1 | 10,9 | 8,6 | 7,2 | 6,2 | 5,0 | 4,1 | 3,5 |
Момент на выходном валу — 1500 Н·м, допускаемая радиальная нагрузка — 32 000 Н для всех передаточных чисел.

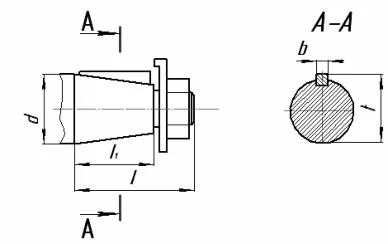

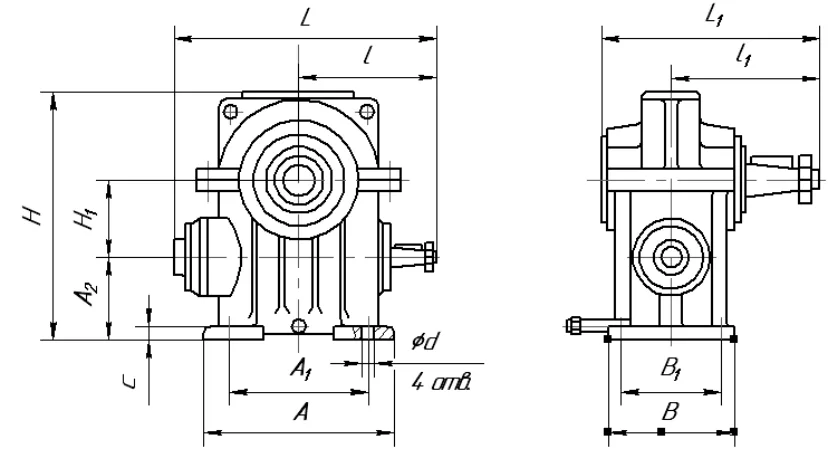

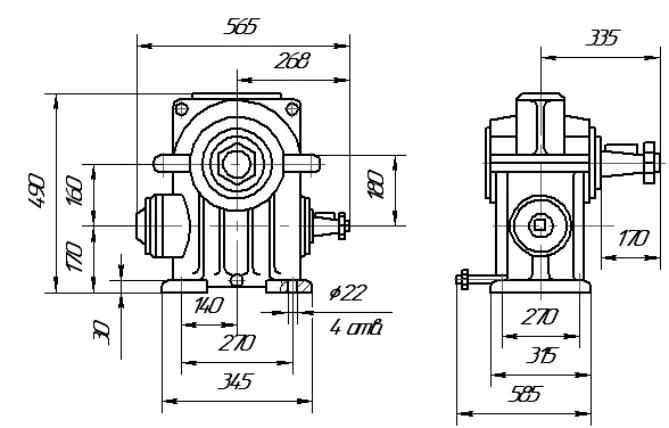

Чертежи и схемы
