Коническо-цилиндрические двухступенчатые редукторы КЦ1
Двухступенчатые коническо-цилиндрические редукторы с перпендикулярными валами: передаточные числа 6,3–28, момент до 11 500 Н·м.
В коническо-цилиндрическом редукторе первая ступень — коническая пара, которая поворачивает поток мощности на 90°, вторая — цилиндрическая. Такой редуктор передаёт большой момент под прямым углом с КПД заметно выше, чем у червячного.
Редукторы КЦ1 применяются в подъёмно-транспортном оборудовании, для ремонта и замены редукторов действующего оборудования, в приводах конвейеров и других машин. Рассчитаны на непрерывный режим работы.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 200, 250, 300, 400, 500 мм
- Передаточные числа
- 6,3; 10; 14; 20; 28
- Допускаемый момент на выходном валу
- 460–11 500 Н·м
- КПД
- 0,94
- Масса
- 186–1740 кг
Условия применения
- вращение валов в обе стороны, частота вращения входного вала не более 1500 об/мин
- окружная скорость передач не более 12 м/с
- непрерывный режим, нагрузка постоянная или переменная, одного направления и реверсивная
- умеренный (У) и тропический (Т) климат, категория размещения 2
Условное обозначение
- КЦ1
- тип редуктора
- 200
- межосевое расстояние, мм
- 28
- номинальное передаточное число
- 41
- вариант сборки
- Ц
- конец выходного вала: Ц — цилиндрический, М — часть зубчатой муфты
- У3
- климатическое исполнение и категория размещения
Модели серии (5)
| Модель | Межосевое расстояние, мм | Передаточные числа | Момент на выходном валу, Н·м | Нагрузка на выходной вал, Н | Масса, кг |
|---|---|---|---|---|---|
| КЦ1-200 | 200 | 6,3–28 | 460–800 | 5150–6500 | 186 |
| КЦ1-250 | 250 | 6,3–28 | 1000–1650 | 5600–8750 | 391 |
| КЦ1-300 | 300 | 6,3–28 | 1000–2600 | 11 500–13 200 | 474 |
| КЦ1-400 | 400 | 6,3–28 | 3300–5900 | 18 000–21 200 | 980 |
| КЦ1-500 | 500 | 6,3–28 | 5700–11 500 | 25 000–30 000 | 1740 |
| u | КЦ1-200 | КЦ1-250 | КЦ1-300 | КЦ1-400 | КЦ1-500 |
|---|---|---|---|---|---|
| 6,3 | 490 | 1200 | 1200 | 3400 | 6000 |
| 10 | 750 | 1550 | 1850 | 5300 | 9000 |
| 14 | 750 | 1450 | 2450 | 5360 | 10000 |
| 20 | 650 | 1250 | 1250 | 4780 | 9000 |
| 28 | 530 | 1000 | 1000 | 4000 | 7560 |
Значения — для спокойной непрерывной работы 8 ч в сутки; при других условиях вводят поправочный коэффициент.

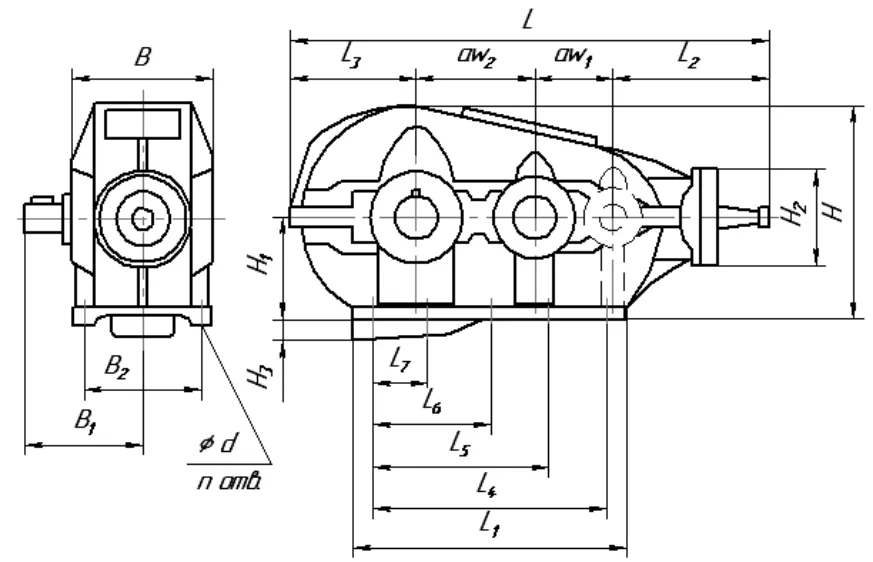

Чертежи и схемы
