Червячные двухступенчатые мотор-редукторы МЧ2
Двухступенчатые червячные мотор-редукторы: выходные обороты от 0,4 до 23 об/мин, момент до 3500 Н·м.
МЧ2 — двухступенчатые червячные мотор-редукторы общего назначения. Две червячные пары и встроенный двигатель дают очень низкие выходные обороты — от долей до двух десятков оборотов в минуту.
Конструкция без муфты между двигателем и редуктором уменьшает габариты и исключает потери на её износ. Применяются в приводах дозаторов, поворотных механизмов, смесителей, медленных конвейеров.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевые расстояния
- 40/63, 40/80, 63/100, 63/125, 80/125, 80/160 мм
- Передаточные числа
- 63–4000
- Частота вращения выходного вала
- 0,4–23 об/мин
- Крутящий момент
- до 3500 Н·м
Условия применения
- нагрузка постоянная и переменная в пределах номинального момента, одного направления и реверсивная
- работа длительная (до 24 ч в сутки) или с периодическими остановками
- частота вращения входного вала до 1800 об/мин
- климатические исполнения У, Т (категории 1–3), УХЛ и О (категория 4)
Условное обозначение
МЧ2-80/160М1-1,4-12К-11-4-2-У3-С-380
- МЧ
- тип
- 2
- количество ступеней
- 80
- межосевое расстояние I ступени, мм
- 160
- межосевое расстояние II ступени, мм
- М1
- модернизированный
- 1,4
- частота вращения выходного вала, об/мин
- 12
- вариант сборки
- К
- конический конец выходного вала
- 11
- вариант расположения червячных пар
- 4
- расположение клеммной коробки двигателя
- 2
- категория точности
- У3
- климатическое исполнение и категория размещения
- С
- заправлен смазкой
- 380
- напряжение питания, В
Модели серии (6)
| Модель | Межосевые, мм | Передаточные числа | Момент, Н·м |
|---|---|---|---|
| МЧ2-40/63 | 40 / 63 | 63–4000 | 225–288 |
| МЧ2-40/80 | 40 / 80 | 63–4000 | 330–509 |
| МЧ2-63/100 | 63 / 100 | 63–4000 | 640–981 |
| МЧ2-63/125 | 63 / 125 | 63–4000 | 840–1907 |
| МЧ2-80/125 | 80 / 125 | 63–4000 | 1067–1907 |
| МЧ2-80/160 | 80 / 160 | 63–4000 | 1800–3525 |
| u | n2, об/мин | МЧ2-40/63 | МЧ2-40/80 | МЧ2-63/100 | МЧ2-63/125 | МЧ2-80/125 | МЧ2-80/160 |
|---|---|---|---|---|---|---|---|
| 63 | 23,17 | 225 | 378 | 677 | 840 | 1166 | 2191 |
| 80 | 18,25 | 227 | 330 | 640 | 1067 | 1067 | 1800 |
| 100 | 14,6 | 228 | 384 | 720 | 1232 | 1232 | 2034 |
| 125 | 11,68 | 243 | 427 | 785 | 1365 | 1365 | 2223 |
| 160 | 9,13 | 253 | 460 | 833 | 1467 | 1467 | 2367 |

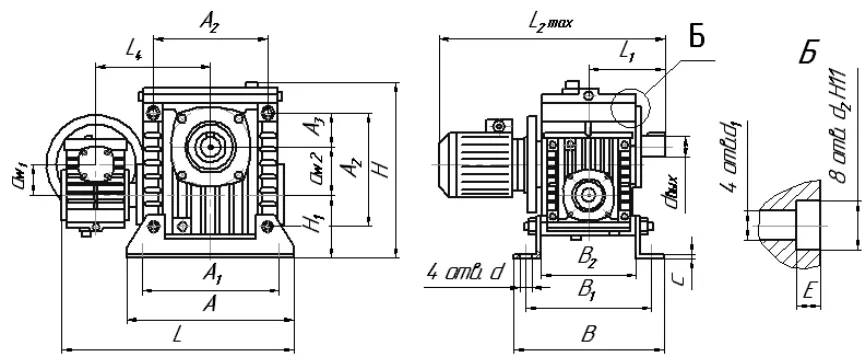

Чертежи и схемы
