Планетарные мотор-редукторы МР1, МР2, МР3
Мощные планетарные мотор-редукторы для аппаратов химической промышленности, ресурс не менее 40 000 часов.
Мотор-редукторы МР рассчитаны на продолжительный режим работы в приводах аппаратов химической промышленности: реакторов, смесителей, кристаллизаторов. Расчётный ресурс — не менее 40 000 часов.
По числу планетарных ступеней различают МР1, МР2 и МР3. Типоразмер — делительный диаметр наибольшего колеса с внутренними зубьями: 315, 500 или 800 мм. Исполнения: вертикальное с валом вниз (Ф1В), горизонтальное (Ф2В), вертикальное с фланцевой полумуфтой (Ф1П), на лапах (Щ).
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Типоразмеры
- 315, 315У, 500, 800 мм
- Число ступеней
- 1–3
- Частота вращения выходного вала
- 4–315 об/мин
- Номинальный момент
- до 70 000 Н·м
- Мощность двигателя
- до 132 кВт
- Радиальная нагрузка на выходной вал
- 3000–50 000 Н
Условия применения
- режим непрерывный нереверсивный или реверсивный с периодическими остановками
- нагрузка постоянная и переменная, одного направления и реверсивная
- температура окружающей среды от −40 до +40 °С
- среда неагрессивная, непроводящая пыль до 10 мг/м³, влажность до 80 %
Условное обозначение
МР-3-500-15-20-Ф-1В-У3
- МР
- тип мотор-редуктора
- 3
- количество ступеней
- 500
- делительный диаметр наибольшего колеса с внутренним зубом, мм
- 15
- исполнение по двигателю
- 20
- частота вращения выходного вала, об/мин
- Ф-1В
- исполнение по монтажу
- У3
- климатическое исполнение и категория размещения
Модели серии (8)
| Модель | Ступеней | Выходные обороты, об/мин | Номинальный момент, Н·м | Радиальная нагрузка, Н |
|---|---|---|---|---|
| МР1-315 | 1 | 100–315 | до 1125 | 3000 |
| МР1-315У | 1 | 100–315 | до 2105 | 3000 |
| МР1-500 | 1 | 64–315 | до 5615 | 6000 |
| МР2-315 | 2 | 25–80 | до 4300 | 12 000 |
| МР2-315У | 2 | 25–80 | до 6300 | 12 000 |
| МР2-500 | 2 | 16–80 | до 18 000 | 25 000 |
| МР3-500 | 3 | 8–20 | до 22 500 | 30 000 |
| МР3-800 | 3 | 4–32 | до 70 000 | 50 000 |

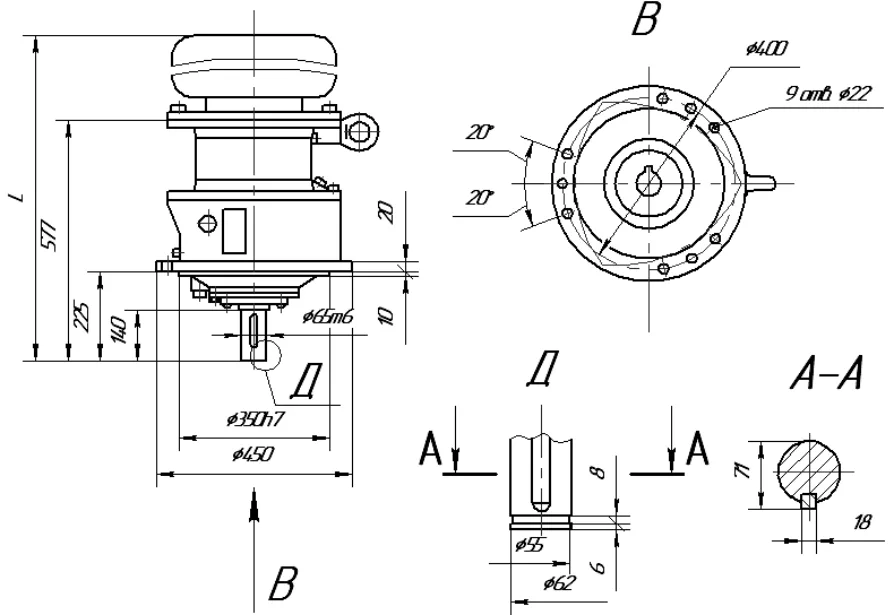

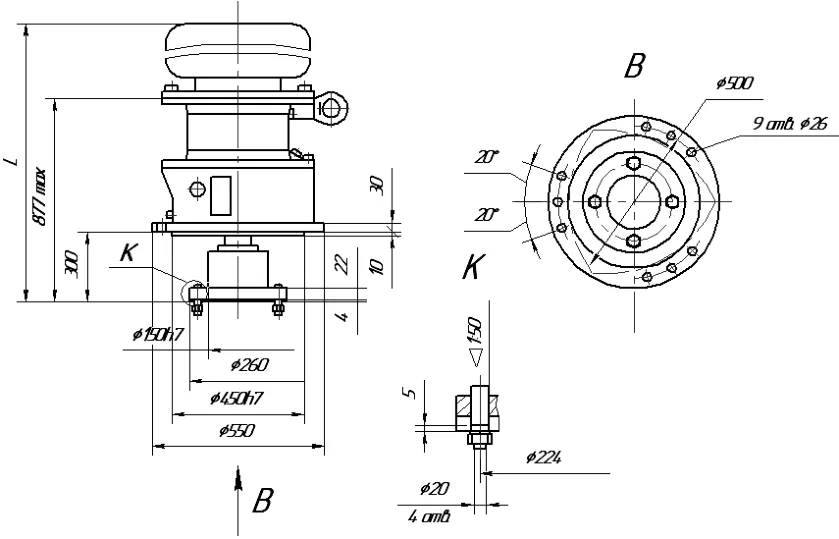

Чертежи и схемы
