Вертикальный крановый редуктор А-400
Трёхступенчатый вертикальный редуктор механизма передвижения однобалочных опорных кранов 1–10 т.
А-400 — цилиндрический вертикальный трёхступенчатый крановый редуктор. Применяется в механизмах передвижения мостовых опорных однобалочных кранов грузоподъёмностью 1; 2; 3,2; 5 и 10 т.
Работает в повторно-кратковременном режиме: продолжительность безостановочной работы — не более 30 минут, окружная скорость передач ограничена 12 м/с.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Передаточные отношения
- 20; 25; 35,5; 40; 50; 63
- Номинальный момент на выходном валу
- 1350 Н·м
- Допускаемый момент при ПВ 15 %
- 2450 Н·м
Условия применения
- нагрузка постоянная и переменная, одного направления и реверсивная
- повторно-кратковременный режим, безостановочная работа не более 30 мин
- частота вращения входного вала до 1000 об/мин
- климатические исполнения У и Т, категории размещения 1–4
Условное обозначение
А-400-25-У2
- А
- цилиндрический вертикальный крановый трёхступенчатый редуктор
- 400
- межосевое расстояние, мм
- 25
- номинальное передаточное число
- У2
- климатическое исполнение и категория размещения
Модели серии (1)
| Модель | Передаточные отношения | Номинальный момент, Н·м | Момент при ПВ 15 %, Н·м |
|---|---|---|---|
| А-400 | 20–63 | 1350 | 2450 |
| Режим | ПВ 100 % | ПВ 40 % | ПВ 25 % | ПВ 15 % |
|---|---|---|---|---|
| А-400 | 1350 | 1550 | 2100 | 2450 |

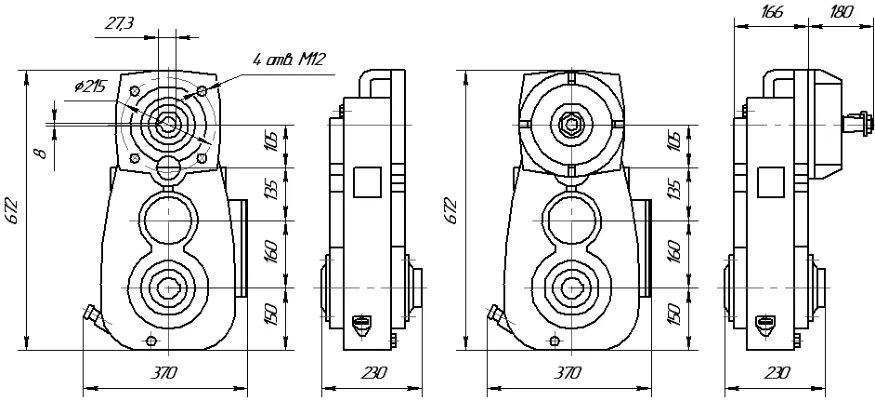

Чертежи и схемы
