Волновые зубчатые мотор-редукторы МВз

Компактные волновые мотор-редукторы с выходными оборотами 6,3–56 об/мин и моментом до 1250 Н·м.

Волновая зубчатая передача состоит из жёсткого колеса с внутренними зубьями, гибкого тонкостенного колеса и генератора волн. Генератор деформирует гибкое колесо, и его зубья входят в зацепление с жёстким колесом сразу на большой дуге. Так в одной ступени получается большое передаточное число при малых габаритах и практически без люфта.

Мотор-редукторы МВз выпускаются на лапах и с фланцем, устанавливаются горизонтально или вертикально выходным валом вниз. Применяются как приводы общемашиностроительного назначения, где важны компактность и плавность хода.

Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru

Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.

Основные характеристики

Типоразмеры

80 и 160

Частота вращения выходного вала

6,3–56 об/мин

Номинальный момент на выходном валу

80–1250 Н·м

Радиальная нагрузка на выходном валу

3400–9000 Н

Мощность двигателя

0,25–2,2 кВт

Масса

12–60 кг

Условия применения

• продолжительный режим, сеть 50 или 60 Гц, 220 или 380 В
• нагрузка постоянная и переменная в пределах допускаемого момента, любого направления
• работа длительная и с периодическими остановками
• запылённость не более 10 мг/м³, высота до 1000 м
• исполнение У3 (от −45 до +40 °С) или Т2

Модели серии (2)

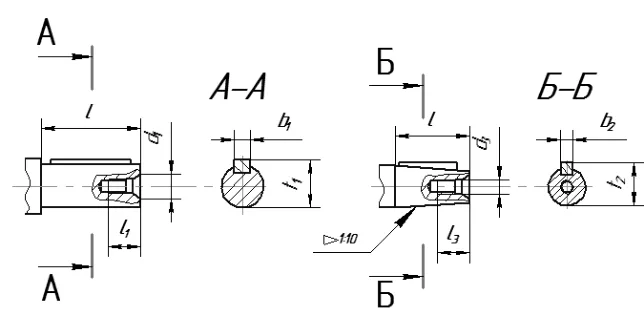

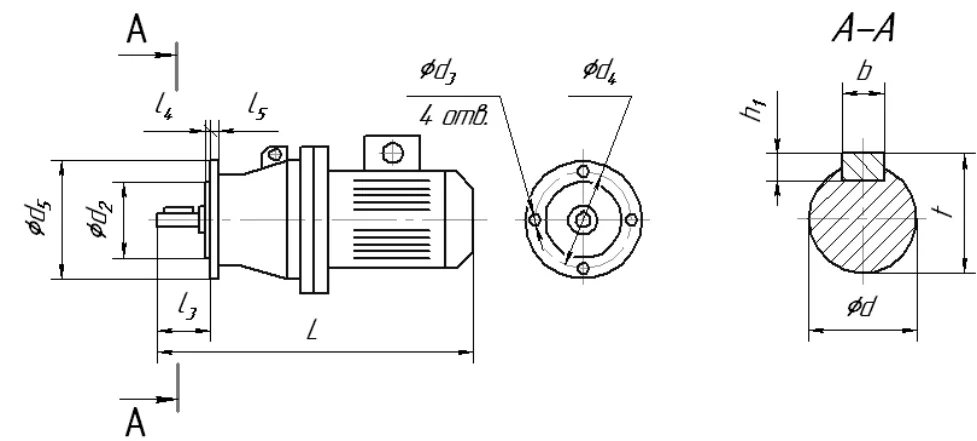

Чертежи и схемы
