Цилиндрические соосные мотор-редукторы 1МЦ2С, 4МЦ2С
Двухступенчатые соосные мотор-редукторы с межосевым 63–125 мм и моментом до 1410 Н·м.
1МЦ2С и 4МЦ2С — двухступенчатые цилиндрические мотор-редукторы, выполненные по соосной схеме: входной и выходной валы лежат на одной оси. Ведущая шестерня установлена прямо на валу специального асинхронного двигателя повышенной точности, поэтому привод получается коротким и жёстким.
Корпус — литой чугунный, разъём в вертикальной плоскости. Типоразмер 100Н выполняется с зацеплением Новикова (сталь 40Х), остальные — с эвольвентным нитроцементованным зацеплением (сталь 25ХГМ, 56–62 HRC). Исполнения на лапах и на фланце.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 63, 80, 100, 125 мм
- Номинальный момент
- до 1410 Н·м
- Мощность двигателя
- от 0,55 кВт
- КПД
- 71–86 %
- Масса
- 16–228 кг
Условное обозначение
- 1МЦ2С
- тип мотор-редуктора
- 80
- межосевое расстояние, мм
- 45
- номинальная частота вращения выходного вала, об/мин
- 1,5
- мощность двигателя, кВт

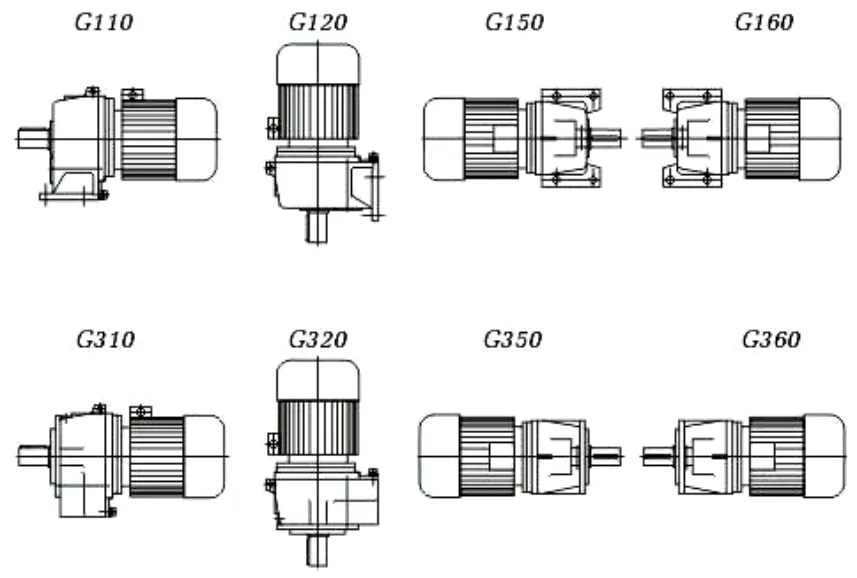

- G110
- конструктивное исполнение по способу монтажа
- Ц
- исполнение выходного вала
- У3
- климатическое исполнение
- 380В
- напряжение сети
Модели серии (8)
| Модель | Межосевое, мм | Момент, Н·м | Масса, кг |
|---|---|---|---|
| 1МЦ2С-63 | 63 | до 206 | 16–32 |
| 4МЦ2С-63 | 63 | до 206 | 16–32 |
| 1МЦ2С-80 | 80 | 95–408 | 36–51 |
| 4МЦ2С-80 | 80 | 95–408 | 36–51 |
| 1МЦ2С-100 | 100 | 195–794 | 74–104 |
| 4МЦ2С-100 | 100 | 195–794 | 74–104 |
| 1МЦ2С-125 | 125 | 250–1410 | 122–228 |
| 4МЦ2С-125 | 125 | 250–1410 | 122–228 |
Чертежи и схемы
