Червячные редукторы Ч-80 и Чс-80
Одноступенчатые универсальные червячные редукторы с межосевым расстоянием 80 мм, момент до 300 Н·м.
Ч-80 и Чс-80 — одноступенчатые универсальные червячные редукторы общего назначения. Ставятся в приводы машин и механизмов для уменьшения частоты вращения и увеличения крутящего момента.
Возможна поставка с вентилятором на быстроходном валу (индекс «В») для лучшего охлаждения при длительной работе. Выходной вал — цилиндрический или полый.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 80 мм
- Передаточные числа
- 8–80
- Допускаемый момент на выходном валу
- 175–300 Н·м
- КПД
- 0,55–0,91
- Радиальная нагрузка
- входной вал 500 Н, выходной вал 4000 Н
- Масса
- 17,6–19,4 кг (с лапами)
Условия применения
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа с периодическими остановками и длительная до 24 часов в сутки
- вращение валов в любую сторону
- частота вращения входного вала не более 1800 об/мин
- климатические исполнения У, Т (категории 1–3), УХЛ и О (категория 4) по ГОСТ 15150-69
Условное обозначение
- Ч
- тип редуктора
- 80
- межосевое расстояние, мм
- 40
- передаточное число

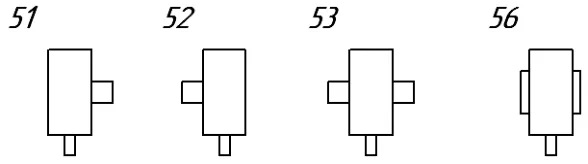

- 52
- вариант сборки
- 2
- вариант крепления лап
- 1
- вариант расположения червячной пары
- В
- с вентилятором
- У3
- климатическое исполнение и категория размещения
Модели серии (2)
| Модель | Межосевое расстояние, мм | Передаточные числа | Момент на выходном валу, Н·м | Масса, кг |
|---|---|---|---|---|
| Ч-80 | 80 | 8–80 | 175–300 | 17,6–19,4 |
| Чс-80 | 80 | 8–80 | 175–300 | 17,6–19,4 |
| u ном. | u факт. | 750 об/мин | КПД | 1000 об/мин | КПД | 1500 об/мин | КПД |
|---|---|---|---|---|---|---|---|
| 8 | 7,75 | 280 | 0,89 | 250 | 0,90 | 212 | 0,91 |
| 10 | 10 | 250 | 0,88 | 224 | 0,89 | 190 | 0,90 |
| 12,5 | 13 | 250 | 0,86 | 230 | 0,87 | 195 | 0,89 |
| 16 | 15,5 | 280 | 0,83 | 250 | 0,85 | 218 | 0,86 |
| 20 | 20 | 243 | 0,79 | 224 | 0,81 | 195 | 0,84 |
| 25 | 26 | 243 | 0,78 | 224 | 0,79 | 195 | 0,83 |
| 31,5 | 31 | 300 | 0,72 | 280 | 0,75 | 250 | 0,78 |
| 40 | 40 | 230 | 0,67 | 218 | 0,71 | 195 | 0,73 |
| 50 | 52 | 243 | 0,65 | 230 | 0,66 | 206 | 0,71 |
| 63 | 64 | 224 | 0,60 | 212 | 0,62 | 190 | 0,64 |
| 80 | 78 | 200 | 0,55 | 190 | 0,58 | 175 | 0,64 |
При варианте расположения червячной пары 2 допустимый момент снижается на 20 %. В непрерывном режиме передаточные числа больше 50 не рекомендуются.

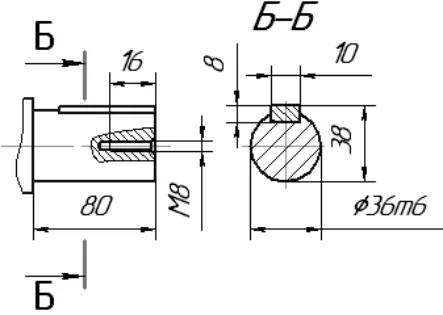

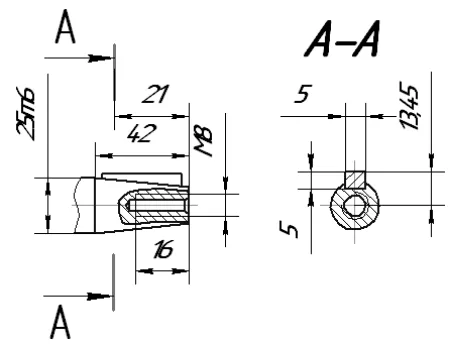

Чертежи и схемы
