Червячные редукторы РЧН и РЧП
Червячные редукторы общего назначения с червяком над колесом (РЧН) или под колесом (РЧП), межосевое расстояние 80–180 мм.
Редукторы РЧН и РЧП отличаются расположением червяка: в РЧН червячный вал находится над колесом, в РЧП — под колесом. Нижнее расположение лучше смазывает зацепление, верхнее удобно при ограниченной высоте оси приводного вала.
Ряд включает типоразмеры 80, 120 и 180 мм. Возможны конические или цилиндрические концы валов и поставка с вентилятором.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 80, 120, 180 мм
- Передаточные числа
- 10,25–51
- Момент на тихоходном валу
- 54–1700 Н·м
- Мощность на быстроходном валу
- 0,25–11 кВт
Условное обозначение
РЧП-180-12,5-51-К-К-В-У2-С
- РЧП
- тип редуктора (червяк под колесом; РЧН — над колесом)
- 180
- межосевое расстояние, мм
- 12,5
- номинальное передаточное число
- 51
- вариант сборки
- К-К
- конические концы быстроходного и тихоходного валов (Ц — цилиндрический)
- В
- с вентилятором
- У2
- климатическое исполнение и категория размещения
- С
- заправлен маслом
Модели серии (5)
| Модель | Межосевое расстояние, мм | Передаточные числа | Момент на тихоходном валу, Н·м | Мощность, кВт | Масса, кг |
|---|---|---|---|---|---|
| РЧН-80 | 80 | 10,25; 13,66; 20,5; 41 | 54–83 | 0,25–0,68 | — |
| РЧН-120 | 120 | 10,33; 15,5; 19,5; 31; 39 | 222–270 | 1,47–3,99 | — |
| РЧП-120 | 120 | 10,33; 15,5; 19,5; 31; 39 | 222–270 | 1,47–3,99 | — |
| РЧН-180 | 180 | 12,33; 18,5; 37; 51 | 1070–1700 | 3,3–11 | 177 |
| РЧП-180 | 180 | 12,33; 18,5; 37; 51 | 1070–1700 | 3,3–11 | 177 |

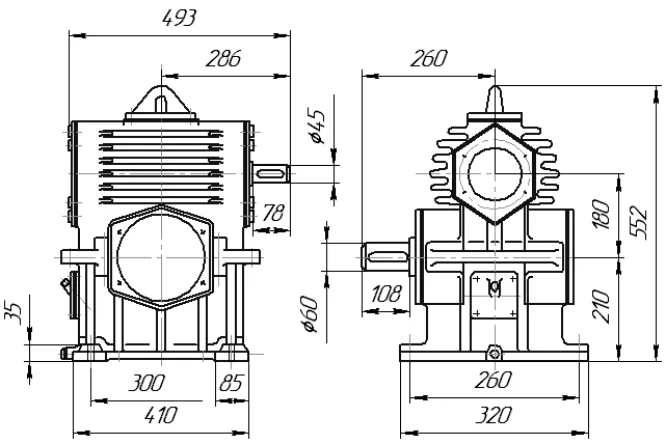

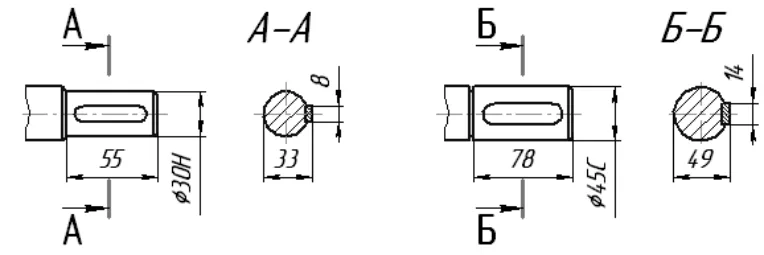

Чертежи и схемы
