Червячный редуктор 1Ч-63А
Одноступенчатый универсальный червячный редуктор с межосевым расстоянием 63 мм, алюминиевый или чугунный корпус.
1Ч-63А — компактный одноступенчатый червячный редуктор общего назначения. Он уменьшает частоту вращения и увеличивает крутящий момент в приводах конвейеров, дозаторов, смесителей, механизмов подачи и другого оборудования малой мощности.
Редуктор выпускается в алюминиевом и чугунном корпусе, с лапами или фланцем и в нескольких вариантах сборки и расположения червячной пары. Тихоходный вал может быть сплошным или полым.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 63 мм
- Передаточные числа
- 8–80
- Крутящий момент на выходном валу
- до 260 Н·м (в зависимости от режима и оборотов)
- Частота вращения входного вала
- 750, 1000, 1500 об/мин
- КПД
- 54–89 %
- Радиальная нагрузка на выходном валу
- до 3000 Н
- Масса
- 11,5–16 кг
Условия применения
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа постоянная и с периодическими остановками
- вращение валов в любую сторону
- температура окружающей среды от −40 до +50 °С, среда неагрессивная и невзрывоопасная
Условное обозначение
- 1Ч
- редуктор червячный
- 63
- межосевое расстояние, мм
- 40
- номинальное передаточное число

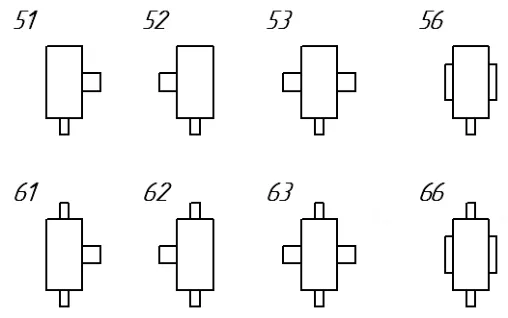

- 52
- вариант сборки
- 3
- вариант крепления
- 2
- вариант расположения червячной пары
- К

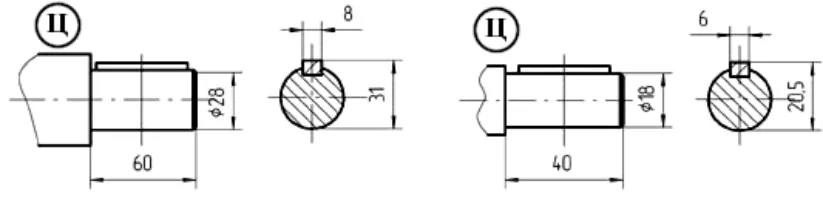

- исполнение конца быстроходного вала: Ц — цилиндрический (ГОСТ 12080), К — конический с внутренней резьбой, К1 — конический с наружной резьбой (ГОСТ 12081)
- Ц
- исполнение конца тихоходного вала (те же варианты)
- 1
- категория точности передачи
- У1
- климатическое исполнение и категория размещения
Модели серии (1)
| Модель | Межосевое расстояние, мм | Передаточные числа | Момент на выходном валу, Н·м | Масса, кг |
|---|---|---|---|---|
| 1Ч-63А | 63 | 8–80 | 105–260 | 11,5–16 |
| Режим | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ПВ > 63 % | 130 | 130 | 120 | 130 | 130 | 120 | 130 | 130 | 125 | 110 | 105 |
| ПВ = 40 % | 160 | 132 | 132 | 160 | 140 | 132 | 200 | 170 | 140 | 106 | 100 |
| ПВ = 16 % | 170 | 150 | 132 | 190 | 150 | 140 | 200 | 190 | 150 | 112 | 106 |
В шапке — номинальные передаточные числа. ПВ — продолжительность включения.
| об/мин | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1500 | 89 | 88 | 87 | 84 | 83 | 81 | 74 | 73 | 68 | 62 | 60 |
| 1000 | 88 | 87 | 86 | 82 | 81 | 79 | 71 | 69 | 65 | 59 | 57 |
| 750 | 87 | 86 | 85 | 82 | 80 | 78 | 69 | 67 | 63 | 56 | 54 |

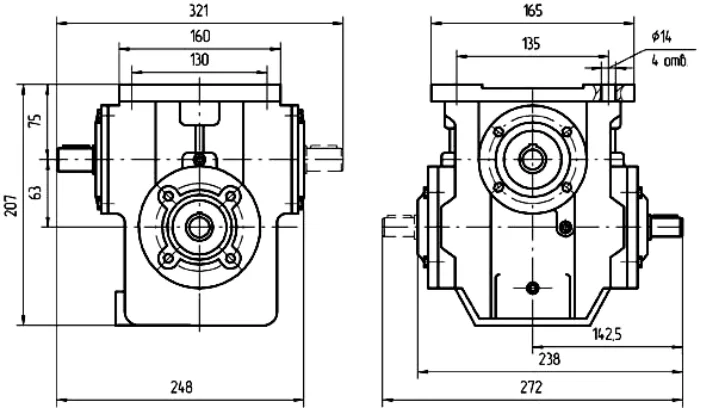

Чертежи и схемы
