Червячный редуктор 1Ч-80
Одноступенчатый универсальный червячный редуктор, межосевое расстояние 80 мм, момент до 250 Н·м.
1Ч-80 — универсальный одноступенчатый червячный редуктор общего назначения с межосевым расстоянием 80 мм. Применяется в приводах машин и механизмов, где нужна большая редукция в одной ступени и компактный угловой привод.
Корпус допускает разные варианты сборки по ГОСТ 20373-94, варианты крепления и расположения червячной пары. Концы валов — цилиндрические или конические.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 80 мм
- Передаточные числа
- 8–80
- Номинальный момент (ПВ 40 %)
- 224–250 Н·м
- Номинальный момент (ПВ 100 %)
- 160–200 Н·м
- КПД (ПВ 100 %)
- 61–91 %
- Радиальная нагрузка на выходном валу
- 4000–4200 Н
- Уровень звуковой мощности
- не более 83 дБА
- Масса
- 18,5–21 кг
Условия применения
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа постоянная и с периодическими остановками
- вращение валов в любую сторону
- частота вращения входного вала не более 1500 об/мин
- температура окружающей среды от −40 до +50 °С
- климатические исполнения У и Т категорий 1–3, УХЛ и О категории 4 по ГОСТ 15150-69
Условное обозначение
1Ч-80-31,5-51-1-1-Ц-Ц-2-У3
- 1
- порядковый номер разработки
- Ч
- червячный одноступенчатый
- 80
- межосевое расстояние, мм
- 31,5
- передаточное число
- 51

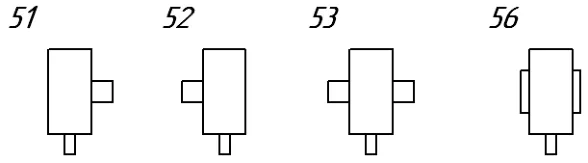

- вариант сборки по ГОСТ 20373-94
- 1
- вариант крепления
- 1
- вариант расположения червячной пары
- Ц-Ц
- исполнение концов быстроходного и тихоходного валов
- 2
- категория точности передачи
- У3
- климатическое исполнение и категория размещения
Модели серии (1)
| Модель | Межосевое расстояние, мм | Передаточные числа | Номинальный момент, Н·м | Масса, кг |
|---|---|---|---|---|
| 1Ч-80 | 80 | 8–80 | 160–250 | 18,5–21 |
| u | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| КПД | 91 | 90 | 89 | 86 | 84 | 83 | 78 | 73 | 71 | 64 | 61 |
Чертежи и схемы
