Червячный редуктор РЧУ-100
Универсальный одноступенчатый червячный редуктор с межосевым расстоянием 100 мм и полым шлицевым валом по заказу.
РЧУ-100 — одноступенчатый универсальный червячный редуктор общемашиностроительного применения. Используется в приводах машин и механизмов для изменения крутящего момента и частоты вращения.
Быстроходный вал — конический, тихоходный — цилиндрический или полый шлицевой. Допустимый момент на выходном валу — около 400 Н·м во всём диапазоне передаточных чисел.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 100 мм
- Передаточные числа
- 8–80
- Допускаемый момент на выходном валу
- 305–422 Н·м
- Мощность на валу червяка
- 0,45–6,8 кВт
- Радиальная нагрузка
- входной вал 800 Н, выходной вал 5500 Н
- Уровень звуковой мощности
- 80 дБА
- Масса
- 57 кг
Условия применения
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа с остановками и длительная до 24 часов в сутки
- вращение валов в любую сторону
- температура окружающей среды от −40 до +50 °С, среда неагрессивная и невзрывоопасная
Условное обозначение
- РЧУ
- тип редуктора
- 100
- межосевое расстояние, мм
- 40
- номинальное передаточное число

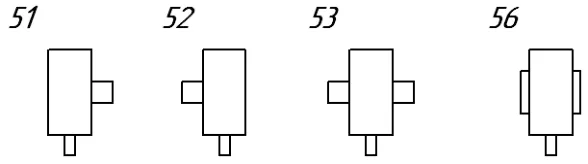

- 51
- вариант сборки
- 2
- вариант крепления лап
- 1
- вариант расположения червячной пары
- У3
- климатическое исполнение и категория размещения
Модели серии (1)
| Модель | Межосевое расстояние, мм | Передаточные числа | Момент, Н·м | Мощность, кВт | Масса, кг |
|---|---|---|---|---|---|
| РЧУ-100 | 100 | 8–80 | 305–422 | 0,45–6,8 | 57 |
| u ном. | u факт. | 750: Т, Н·м | 750: P, кВт | 1000: Т, Н·м | 1000: P, кВт | 1500: Т, Н·м | 1500: P, кВт |
|---|---|---|---|---|---|---|---|
| 8 | 7,75 | 412 | 4,4 | 392 | 5,5 | 324 | 6,8 |
| 10 | 10 | 388 | 3,4 | 363 | 4,15 | 330 | 5,6 |
| 12,5 | 12 | 412 | 2,9 | 383 | 3,5 | 348 | 4,8 |
| 16 | 15,5 | 422 | 2,4 | 395 | 3,0 | 328 | 3,65 |
| 20 | 20 | 398 | 1,9 | 372 | 2,3 | 334 | 3,0 |
| 25 | 26 | 412 | 1,6 | 386 | 1,9 | 351 | 2,5 |
| 31,5 | 31 | 422 | 1,4 | 399 | 1,8 | 343 | 2,1 |
| 40 | 40 | 398 | 1,1 | 372 | 1,3 | 333 | 1,7 |
| 50 | 52 | 412 | 0,9 | 394 | 1,1 | 354 | 1,51 |
| 63 | 64 | 382 | 0,8 | 355 | 1,1 | 324 | 1,1 |
| 80 | 84 | 332 | 0,45 | 318 | 0,7 | 305 | 0,9 |
750, 1000, 1500 — частота вращения входного вала, об/мин; Т — допускаемый момент на выходном валу; P — мощность на валу червяка.

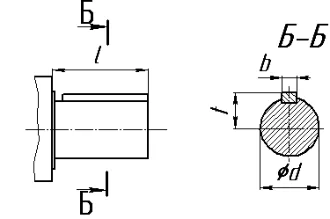

Чертежи и схемы
