Червячные редукторы и мотор-редукторы RV
Компактные червячные редукторы в квадратном корпусе: 10 типоразмеров от 25 до 150 мм, передаточные числа 5–100, мощность двигателя 0,06–15 кВт.

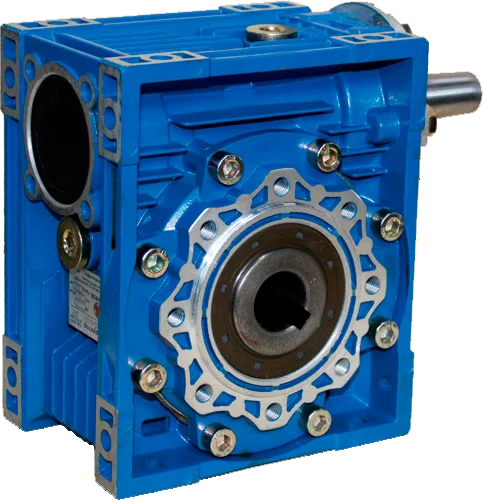

RV — современный ряд червячных редукторов и мотор-редукторов в компактном квадратном корпусе. Корпус обработан со всех сторон, поэтому редуктор можно установить в любом монтажном положении: на лапах, на фланце или в навесном исполнении с реактивной штангой. Двигатель присоединяется фланцем B5 или B14 без муфты.
Типоразмеры до 090 выполнены из литого алюминиевого сплава и поставляются заправленными синтетическим маслом на весь срок службы — менять количество смазки при смене монтажного положения не нужно. Типоразмеры 110–150 — в корпусе из серого чугуна СЧ20.

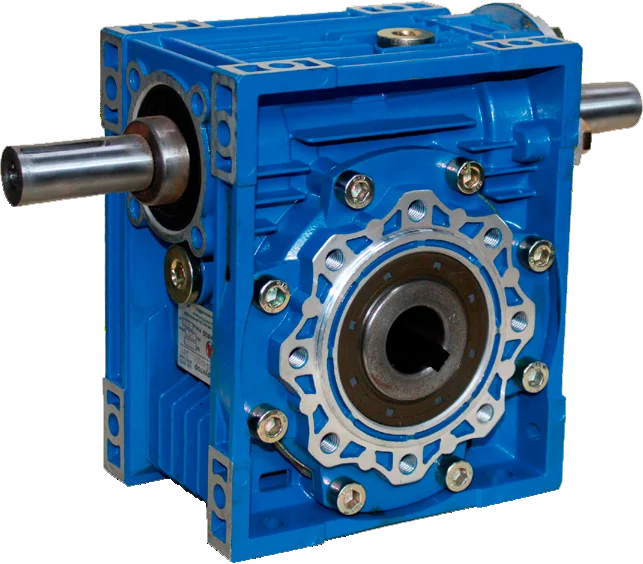

Червячное колесо — из износостойкой оловянной бронзы, червяк — из легированной стали, закалённой и отшлифованной до твёрдости 56–60 HRC. Выходной вал — полый со шпоночным пазом; по заказу — сплошной односторонний или двусторонний вал, выходной фланец, двусторонний входной вал, исполнение с приставной цилиндрической ступенью.
По присоединительным размерам ряд RV совпадает с распространёнными европейскими червячными редукторами этого типа, поэтому подходит для замены вышедших из строя приводов без переделки оборудования.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Типоразмеры
- 025, 030, 040, 050, 063, 075, 090, 110, 130, 150
- Передаточные числа
- 5–100
- Мощность двигателя
- 0,06–15 кВт (4-полюсный)
- Максимальный крутящий момент
- до 1596 Н·м
- Радиальная нагрузка на выходной вал
- до 13 500 Н
- Корпус
- алюминий (025–090), чугун СЧ20 (110–150)
- Масса редуктора без двигателя
- 0,7–84 кг
Условия применения
- температура окружающей среды от −25 до +50 °С (при другой температуре — подбор масла и уплотнений)
- эксплуатационный коэффициент (сервис-фактор) подбирают по времени работы в сутки, числу включений в час и характеру нагрузки
- при температуре 30–60 °С сервис-фактор увеличивают в 1,1–1,6 раза
Условное обозначение
- RV
- одноступенчатый червячный мотор-редуктор
- 63
- межосевое расстояние (типоразмер), мм
- 40
- передаточное число: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100
- 35
- частота вращения выходного вала, об/мин
- 0,75
- мощность двигателя, кВт; при наличии тормоза добавляется индекс
- B5
- тип фланца двигателя: B5 или B14
- FA1
- выходной фланец: FA, FB, FC, FD
- SS1
- выходной вал: SS1, SS2 — односторонний, DS — двусторонний
- A1
- реактивная штанга: A1 или A2
- B3
- монтажное положение: B3, B6, B7, B8, V5, V6
Модели серии (10)
| Модель | Межосевое, мм | Передаточные числа | Полый вал, мм | Нагрузка на выходной вал, Н | Корпус | Масса без двигателя, кг |
|---|---|---|---|---|---|---|
| RV-025 | 25 | 5–100 | — | 1350 | алюминиевый сплав | 0,7 |
| RV-030 | 30 | 5–100 | 14 | 1830 | алюминиевый сплав | 1,2 |
| RV-040 | 40 | 5–100 | 18 (19) | 3490 | алюминиевый сплав | 2,3 |
| RV-050 | 50 | 5–100 | 25 (24) | 4840 | алюминиевый сплав | 3,5 |
| RV-063 | 63 | 5–100 | 25 (28) | 6270 | алюминиевый сплав | 6,2 |
| RV-075 | 75 | 5–100 | 28 (35) | 7380 | алюминиевый сплав | 9 |
| RV-090 | 90 | 5–100 | 35 (38) | 8180 | алюминиевый сплав | 13 |
| RV-110 | 110 | 5–100 | 42 | 12000 | чугун СЧ20 | 35 |
| RV-130 | 130 | 5–100 | 45 | 13500 | чугун СЧ20 | 48 |
| RV-150 | 150 | 5–100 | 50 | — | чугун СЧ20 | 84 |
| Типоразмер | 025 | 030 | 040 | 050 | 063 | 075 | 090 | 110 | 130 |
|---|---|---|---|---|---|---|---|---|---|
| Выходной вал, Fr2 | 1350 | 1830 | 3490 | 4840 | 6270 | 7380 | 8180 | 12000 | 13500 |
| Входной вал, Fr1 | — | 210 | 350 | 490 | 700 | 980 | 1270 | 1700 | 2100 |
