Трёхступенчатые редукторы с зацеплением Новикова 2Ц3
Модернизированные трёхступенчатые редукторы: межосевое 125–250 мм, передаточные числа 25–160, момент до 8500 Н·м.
2Ц3 — модернизированный ряд трёхступенчатых цилиндрических редукторов с передачами Новикова. Сочетают большие передаточные числа (до 160) с высокой нагрузочной способностью.
Выпускаются в основных вариантах сборки, с выводом вала для приборов и автоматики, с полым симметричным или несимметричным выходным валом (шлицевым или со шпоночным пазом).
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние тихоходной ступени
- 125, 160, 200, 250 мм
- Передаточные числа
- 25–160
- Номинальный момент
- 1250–8500 Н·м
- Передаваемая мощность
- 1,5–53,5 кВт
- Масса
- 102–600 кг
Условия применения
- нагрузка постоянная и переменная в пределах номинального момента, одного направления и реверсивная
- работа длительная (до 24 ч в сутки) или с периодическими остановками
- частота вращения входного вала до 1500 об/мин
- климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3, О4
Условное обозначение
2Ц3-250Н-125-12КЦ-У3
- 2
- этап модернизации
- Ц3
- тип, число ступеней
- 250
- межосевое расстояние тихоходной ступени, мм
- Н
- передача Новикова
- 125
- номинальное передаточное число
- 12
- вариант сборки
- КЦ
- конический конец входного и цилиндрический конец выходного вала
- У3
- климатическое исполнение и категория размещения
Модели серии (4)
| Модель | Межосевые расстояния, мм | Передаточные числа | Номинальный момент, Н·м | Мощность, кВт | Нагрузка на выходной вал, Н | Масса, кг |
|---|---|---|---|---|---|---|
| 2Ц3-125Н | 125 / 100 / 80 | 25–160 | 1250–1400 | 1,5–8 | 9000–11 000 | 102 |
| 2Ц3-160Н | 160 / 125 / 100 | 25–160 | 2250–2400 | 2,5–14 | 11 800–12 200 | 156 |
| 2Ц3-200Н | 200 / 160 / 125 | 25–160 | 5200–5500 | 5,5–33 | 18 000–18 500 | 273 |
| 2Ц3-250Н | 250 / 200 / 160 | 25–160 | 8000–8500 | 8–53,5 | 22 000–23 000 | 600 |

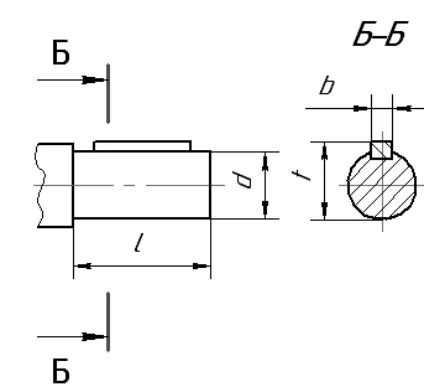

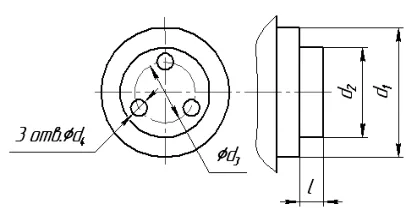

Чертежи и схемы
