Цилиндрические одноступенчатые редукторы 1ЦУ (ЦУ)
Узкие горизонтальные одноступенчатые цилиндрические редукторы с передаточными числами 2–6,3 и КПД 0,98.
Редукторы 1ЦУ (ранее ЦУ) — одноступенчатые цилиндрические узкие горизонтальные редукторы общемашиностроительного применения. Одна косозубая пара даёт небольшое передаточное число (2–6,3) и очень высокий КПД — 98 %.
Их используют там, где нужно умеренно снизить обороты двигателя при большом моменте: в приводах насосов, вентиляторов, мельниц, транспортёров, механизмов прокатного и химического оборудования. Типоразмер обозначается межосевым расстоянием — от 100 до 250 мм.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 100, 160, 200, 250 мм
- Передаточные числа
- 2; 2,5; 3,15; 4; 5; 6,3
- Номинальный крутящий момент
- 315–5000 Н·м
- КПД
- 0,98
- Масса
- 27–210 кг
Условия применения
- нагрузка постоянная и переменная, одного направления и реверсивная
- работа длительная или с периодическими остановками
- вращение валов в любую сторону
- частота вращения входного вала не более 1800 об/мин
- атмосфера типов I и II по ГОСТ 15150-69, запылённость не более 10 мг/м³
- климатические исполнения У, Т (категории 1–3), УХЛ и О (категория 4)
Условное обозначение
- 1ЦУ
- тип редуктора
- 200
- межосевое расстояние, мм
- 2,5
- передаточное число
- 12

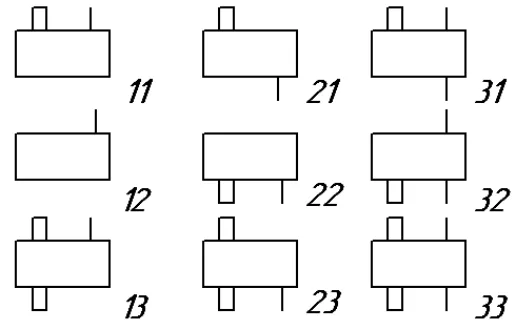

- вариант сборки
- У2
- климатическое исполнение и категория размещения
Модели серии (4)
| Модель | Межосевое расстояние, мм | Передаточные числа | Номинальный момент, Н·м | Нагрузка на входной вал, Н | Нагрузка на выходной вал, Н | Масло, л | Масса, кг |
|---|---|---|---|---|---|---|---|
| 1ЦУ-100 | 100 | 2–6,3 | 315 | 630 | 2240 | 1,0 | 27 |
| 1ЦУ-160 | 160 | 2–6,3 | 1250 | 1250 | 4500 | 4,2 | 77,5 |
| 1ЦУ-200 | 200 | 2–6,3 | 2500 | 2800 | 6300 | 6,7 | 135 |
| 1ЦУ-250 | 250 | 2–6,3 | 5000 (4500 при u 5 и 6,3) | 4000 | 9000 | 13,8 | 210 |
| Типоразмер | u 2 | 2,5 | 3,15 | 4 | 5 | 6,3 |
|---|---|---|---|---|---|---|
| 1ЦУ-100 | не лимитируется | |||||
| 1ЦУ-160 | не лимитируется | |||||
| 1ЦУ-200 | 80 | 74 | 68 | 60 | 54 | 47 |
| 1ЦУ-250 | 127 | 118 | 108 | 97 | 87 | 76 |
При реверсивной работе номинальные моменты снижают на 30 %. Для 1ЦУ-200 и 1ЦУ-250 номинальные моменты указаны при струйной смазке.
