Крановые двухступенчатые редукторы Ц2
Специальные крановые редукторы Ц2 с суммарным межосевым 250–1000 мм для механизмов грузоподъёмных машин.
Редукторы Ц2 — специальные двухступенчатые цилиндрические горизонтальные редукторы для механизмов подъёма и передвижения грузоподъёмных машин. В отличие от общемашиностроительных рядов, типоразмер Ц2 обозначается суммарным межосевым расстоянием обеих ступеней.
Моменты нормируются для пяти режимов работы — от лёгкого (ПВ 16 %) до непрерывного. Концы валов — цилиндрические, конические, полые или в виде части зубчатой муфты. Отдельно выпускается специальный редуктор Ц2-630 для грузоподъёмных машин горнодобывающего оборудования.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Суммарное межосевое расстояние
- 250–1000 мм
- Передаточные числа
- 8–50 (фактические 8,3–54)
- Частота вращения входного вала
- 600, 750, 1000, 1500 об/мин
- КПД
- 0,96
- Масса
- 86–3700 кг
Условия применения
- вращение валов в обе стороны
- климатические исполнения У, Т, категории размещения 2, 3 по ГОСТ 15150-69
- неагрессивная среда, умеренная запылённость и влажность
- частота вращения входного вала не более 1500 об/мин
Условное обозначение
- Ц2
- тип редуктора
- 350
- суммарное межосевое расстояние, мм
- 31,5
- передаточное число
- 12
- вариант сборки
- ЦМ

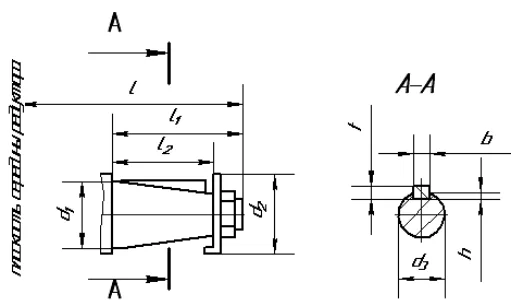

- исполнение концов валов: Ц — цилиндрический, К — конический, П — полый, М — в виде части зубчатой муфты
- У2
- климатическое исполнение и категория размещения
Модели серии (9)
| Модель | Суммарное межосевое, мм | Передаточные числа | Масса, кг | Габариты |
|---|---|---|---|---|
| Ц2-250 | 250 | 8–50 | 86 | L 515, B 260, H 310 мм |
| Ц2-300 | 300 | 8–50 | 138 | L 620, B 300, H 362 мм |
| Ц2-350 | 350 | 8–50 | 210 | L 700, B 330, H 409 мм |
| Ц2-400 | 400 | 8–50 | — | L 805, B 380, H 505 мм |
| Ц2-500 | 500 | 8–50 | — | L 985, B 440, H 598 мм |

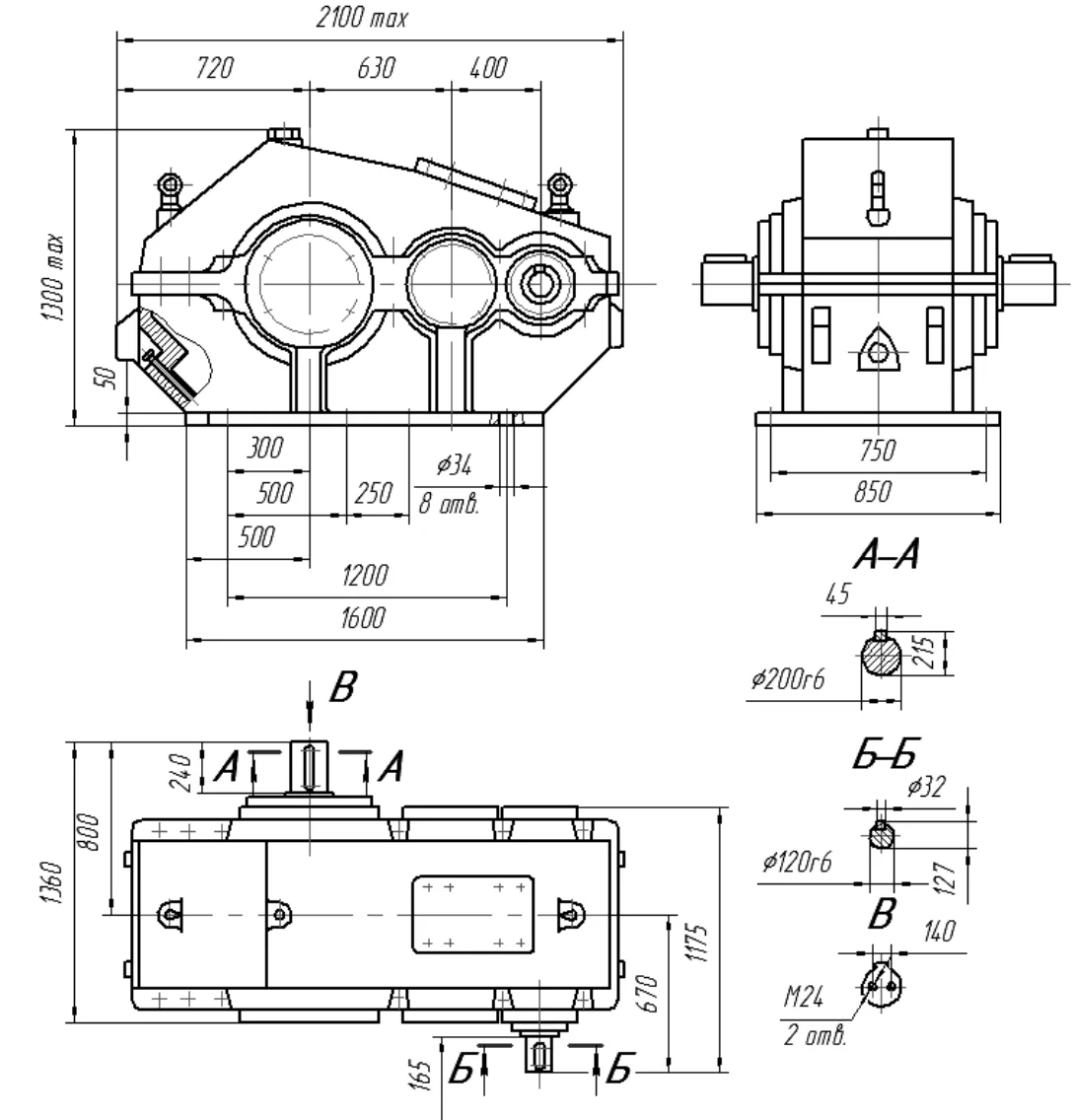

| Ц2-630 | 630 (тихоходная ступень) | 8–40 | до 3540 | — |
| Ц2-650 | 650 | 8–50 | 1100 | L 1270, B 560, H 695 мм |
| Ц2-750 | 750 | 8–50 | 1650 | L 1455, B 650, H 783 мм |
| Ц2-1000 | 1000 | 8–50 | 3700 | L 1905, B 860, H 1018 мм |
Чертежи и схемы
