Двухступенчатые редукторы с зацеплением Новикова 2Ц2
Модернизированный ряд двухступенчатых редукторов с зацеплением Новикова: межосевое 100–250 мм, момент до 7500 Н·м.
2Ц2 — второй этап модернизации двухступенчатых цилиндрических редукторов с передачами Новикова. По сравнению с эвольвентными редукторами того же межосевого расстояния они передают больший момент.

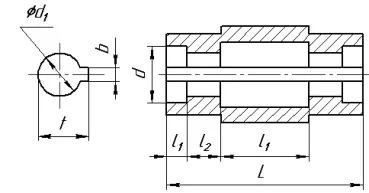

Предусмотрены основные варианты сборки, исполнения для подключения приборов и автоматики, с полым симметричным или несимметричным выходным валом. Редукторы допускают кратковременные двукратные перегрузки при пуске и остановке.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние тихоходной ступени
- 100, 125, 160, 200, 250 мм
- Передаточные числа
- 6,3–40
- Номинальный момент на выходном валу
- 475–7500 Н·м
- Передаваемая мощность
- 2–175 кВт
- Масса
- 43–585 кг
Условия применения
- нагрузка постоянная и переменная в пределах номинального момента, одного направления и реверсивная
- работа длительная (до 24 ч в сутки) или с периодическими остановками
- частота вращения входного вала до 1500 об/мин
- климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3, О4
Условное обозначение
2Ц2-250Н-25-12КЦ-У3
- 2
- этап модернизации
- Ц2
- тип, число ступеней
- 250
- межосевое расстояние тихоходной ступени, мм
- Н
- передача Новикова
- 25
- номинальное передаточное число
- 12
- вариант сборки
- К

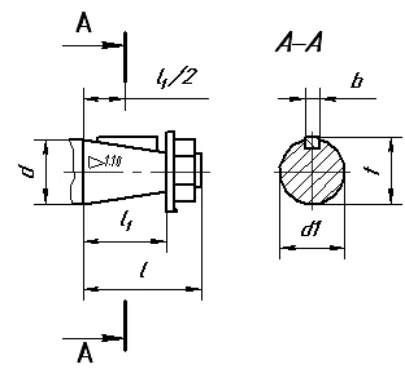

- конический конец входного вала
- Ц

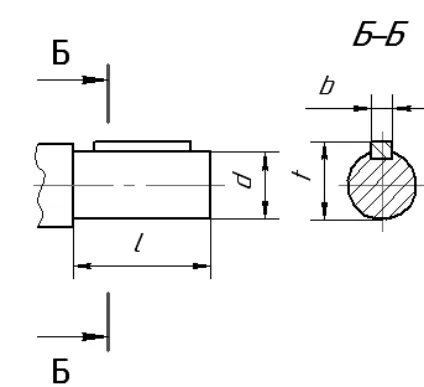

- цилиндрический конец выходного вала
- У3
- климатическое исполнение и категория размещения
Модели серии (5)
| Модель | Межосевые расстояния, мм | Передаточные числа | Номинальный момент, Н·м | Мощность, кВт | Нагрузка на выходной вал, Н | Масса, кг |
|---|---|---|---|---|---|---|
| 2Ц2-100Н | 100 / 80 | 6,3–40 | 475–630 | 2–12 | 5300–6300 | 43 |
| 2Ц2-125Н | 125 / 100 | 6,3–31,5 | 1200–1250 | 6–30 | 8500–9000 | 89 |
| 2Ц2-160Н | 160 / 125 | 6,3–31,5 | 2000 | 10–50 | 10 000–11 000 | 135 |
| 2Ц2-200Н | 200 / 160 | 6,3–31,5 | 3800–5000 | 19–112 | 15 400–17 700 | 305 |
| 2Ц2-250Н | 250 / 200 | 6,3–31,5 | 7000–7500 | 38–175 | 21 000–28 000 | 585 |

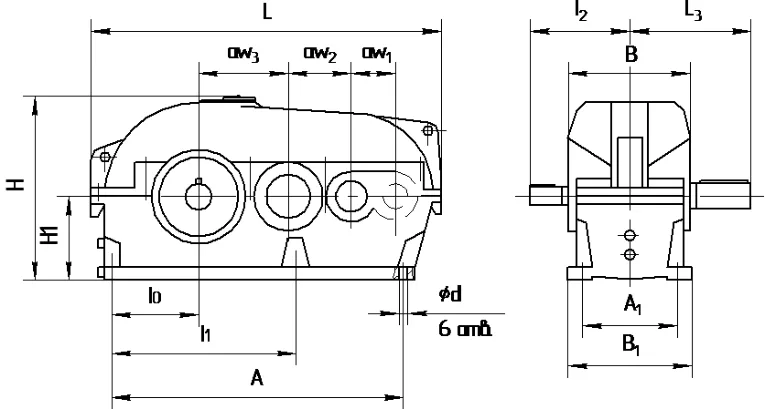

Чертежи и схемы
