Трёхступенчатые редукторы с зацеплением Новикова Ц3У-Н, 1Ц3Н
Крупные трёхступенчатые редукторы с передачами Новикова: момент 10–56 кН·м, передаточные числа 31,5–200.
Трёхступенчатые цилиндрические горизонтальные редукторы с зацеплением Новикова для тяжёлых приводов: конвейеров, элеваторов, мешалок, механизмов металлургического и горного оборудования.

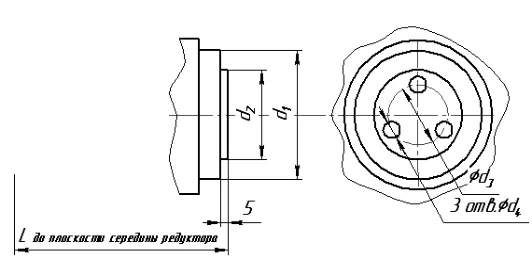

Тихоходный вал — цилиндрический или в виде зубчатой полумуфты, предусмотрен вывод для подключения приборов управления.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние тихоходной ступени
- 315, 355, 400, 450, 500 мм
- Передаточные числа
- 31,5; 40; 50; 63; 80; 100; 125; 160; 200
- Номинальный момент на тихоходном валу
- 10 000–56 000 Н·м
- КПД
- 0,96–0,97
- Масса
- 580–2300 кг
Условия применения
- работа длительная до 24 ч в сутки или с периодическими остановками
- непрерывный и повторно-кратковременный режимы, нагрузка одного направления и реверсивная
- атмосфера типов I и II по ГОСТ 15150, запылённость не более 10 мг/м³
- климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3, О4
Условное обозначение
1Ц3Н-450-100-12ЦК-У3
- 1Ц3Н
- тип редуктора
- 450
- межосевое расстояние тихоходной ступени, мм
- 100
- передаточное число
- 12
- вариант сборки
- ЦК
- цилиндрический конец быстроходного и конический конец тихоходного вала
- У3
- климатическое исполнение и категория размещения
Модели серии (5)
| Модель | Межосевые расстояния, мм | Передаточные числа | Номинальный момент, Н·м | Нагрузка на тихоходный вал, Н | Масса, кг |
|---|---|---|---|---|---|
| Ц3У-315Н | 315 / 200 / 125 | 31,5–200 | 10 000 | 31 500 | 580 |
| Ц3У-355Н | 355 / 225 / 140 | 31,5–200 | 14 000 | 40 000 | 760 |
| Ц3У-400Н | 400 / 250 / 160 | 31,5–200 | 20 000 | 45 000 | 960 |
| 1Ц3Н-450 | 450 / 280 / 200 | 31,5–200 | 40 000 | 71 000 | 1700 |
| 1Ц3Н-500 | 500 / 315 / 225 | 31,5–200 | 56 000 | 100 000 | 2300 |

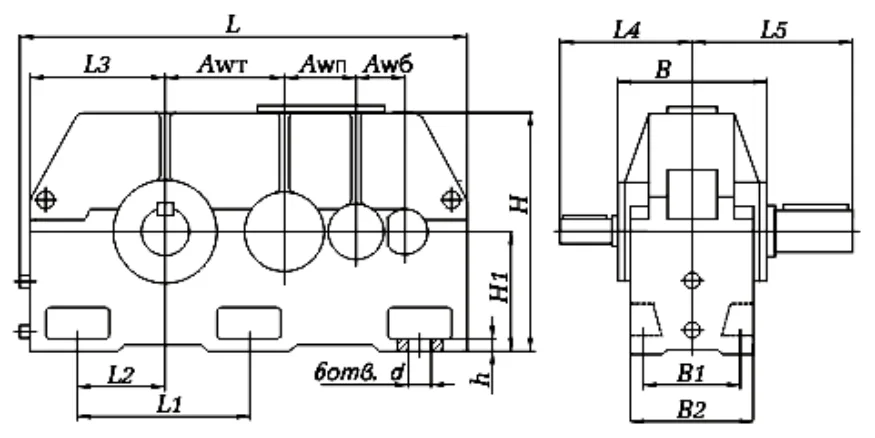

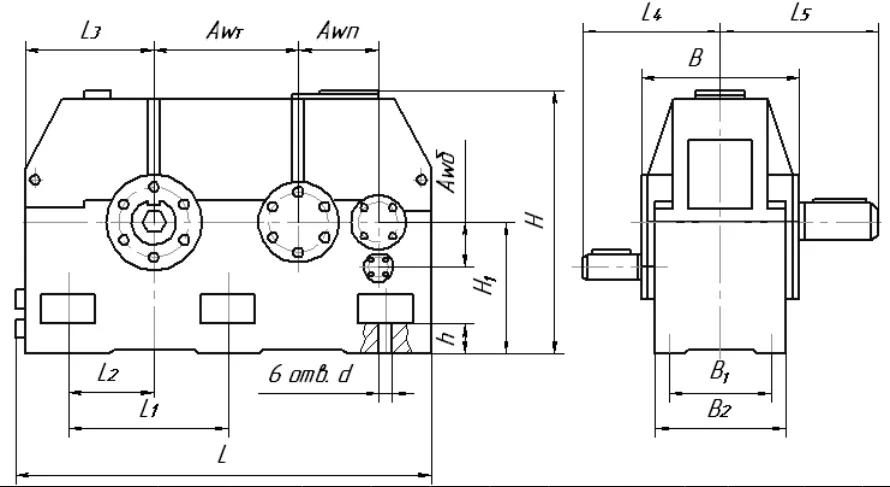

Чертежи и схемы
