Двухступенчатые редукторы с зацеплением Новикова Ц2Н-630, Ц2Н-710
Тяжёлые редукторы с зацеплением Новикова: момент на тихоходном валу 71–100 кН·м, масса до 4,9 т.
Ц2Н-630 и Ц2Н-710 (обозначаются также ЦДН-630, ЦДН-710) — самые крупные двухступенчатые цилиндрические редукторы ряда. Используются в приводах мощных конвейеров, обогатительного, горного и металлургического оборудования.
При передаточных числах 8–35,5 применяется струйная система смазки, при 40–50 — картерная. Тихоходный вал выпускается цилиндрическим или в виде зубчатой полумуфты; есть вывод вала для приборов и автоматики.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 630 и 710 мм (тихоходная ступень)
- Передаточные числа
- 8–50 (17 значений)
- Номинальный момент на тихоходном валу
- 71 000–100 000 Н·м
- Частота вращения быстроходного вала
- 750–1500 об/мин
- КПД
- 97 %
- Масса
- 3450–4920 кг
Условия применения
- работа длительная до 24 ч в сутки или с периодическими остановками
- непрерывный и повторно-кратковременный режимы, нагрузка одного направления и реверсивная
- вращение валов в любую сторону
- атмосфера типов I и II по ГОСТ 15150, запылённость не более 10 мг/м³
- климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3, О4
Условное обозначение
Ц2Н-630-25-12М-У3
- Ц2Н
- тип редуктора
- 630
- межосевое расстояние тихоходной ступени, мм
- 25
- передаточное число
- 12
- вариант сборки
- М
- конец тихоходного вала в виде зубчатой полумуфты
- У3
- климатическое исполнение и категория размещения
Модели серии (2)
| Модель | Межосевые расстояния, мм | Передаточные числа | Номинальный момент, Н·м | Нагрузка на тихоходный вал, Н | Масса, кг |
|---|---|---|---|---|---|
| Ц2Н-630 | 630 / 400 | 8–50 | 71 000–75 000 | 66 500–82 200 | 3450–3691 |
| Ц2Н-710 | 710 / 450 | 8–50 | 71 000–100 000 | 79 000–98 000 | 4750–4920 |

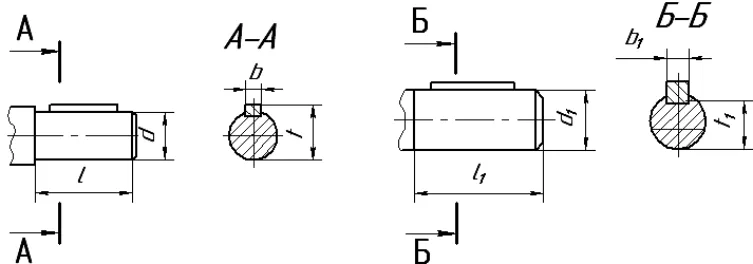

Чертежи и схемы
