Картерные крановые редукторы Ц2У-315К, Ц2У-400К
Двухступенчатые крановые редукторы с зацеплением Новикова и картерной смазкой, момент до 20 700 Н·м.
Ц2У-315К и Ц2У-400К — картерные (с непроточной смазкой окунанием) варианты двухступенчатых редукторов с зацеплением Новикова. Предназначены для приводов грузовых кранов, применяются и в других машинах в повторно-кратковременном режиме.
Допускаемые моменты приводятся отдельно для нереверсивной и реверсивной работы. Тихоходный вал — конический, в виде зубчатой полумуфты (в том числе с паразитной шестернёй) или с выводом для приборов.
Для запроса стоимости направьте запрос на почту
contact@privod-reduktory.ru
Цена и срок поставки — по запросу. Укажите модель, передаточное число, исполнение и количество.
Основные характеристики
- Межосевое расстояние
- 315 и 400 мм
- Передаточные числа
- 8–50
- Момент на выходном валу, нереверсивный режим
- 7600–20 700 Н·м
- Момент на выходном валу, реверсивный режим
- 5900–16 000 Н·м
Условия применения
- повторно-кратковременный режим, нагрузка одного направления и реверсивная
- вращение валов в любую сторону
- атмосфера типов I и II по ГОСТ 15150, запылённость не более 10 мг/м³
- климатические исполнения У1, У2, У3, УХЛ4, Т1, Т2, Т3, О4
Условное обозначение
Ц2У-315К-25-12КМ1-У1
- Ц2У
- тип редуктора
- 315
- межосевое расстояние тихоходной ступени, мм
- К
- картерный
- 25
- передаточное число
- 12
- вариант сборки
- К
- конический конец быстроходного вала
- М1
- конец тихоходного вала в виде части зубчатой муфты, исполнение М1
- У1
- климатическое исполнение и категория размещения
Модели серии (2)
| Модель | Межосевые расстояния, мм | Передаточные числа | Момент (нереверсивный), Н·м | Момент (реверсивный), Н·м |
|---|---|---|---|---|
| Ц2У-315К | 315 / 200 | 8–50 | 7600–11 200 | 5900–8700 |
| Ц2У-400К | 400 / 250 | 8–50 | 14 600–20 700 | 11 300–16 000 |

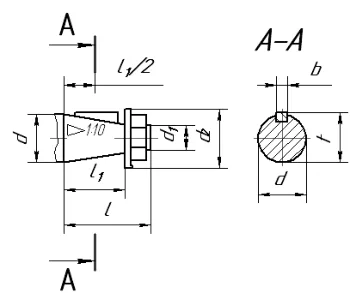

Чертежи и схемы
